D-Link DWS-3160-24PC, Оборудование Wi-Fi

Описание

Серия коммутаторов DWS-3160 включает в себя унифицированные проводные/беспроводные коммутаторы Gigabit Ethernet уровня 2+. DWS-3160 является идеальным решением по развертыванию сети для среднего и крупного бизнеса и провайдеров услуг. Коммутатор обеспечивает централизованное управление устройствами в беспроводной сети. Благодаря возможности управления до 48 унифицированных беспроводных точек  доступа D-Link (количество управляемых точек доступа по умолчанию - 12, может быть увеличено до 48 с помощью дополнительных лицензий) и до 192 точек доступа в кластере коммутаторов, DWS-3160 используется в качестве беспроводного контроллера в базовой/беспроводной сети или гигабитного коммутатора уровня 2+ для конечных пользователей, обеспечивая быструю интеграцию в существующую сетевую инфраструктуру.   Простое управление DWS-3160 поддерживает централизованное управление WLAN, исключая таким образом отдельную настройку каждой точки доступа. Администратор назначает профиль унифицированной точке доступа D-Link и настройки, соответствующие профилю, применяются к точке доступа автоматически. Помимо этого, новая версия программного обеспечения может быть установлена на всех точках доступа одновременно, что значительно упрощает процесс обновления.   Помимо функционирования в качестве управляющего устройства в беспроводной коммутации, DWS-3160 может также использоваться как коммутатор уровня 2+ с расширенным функционалом, включая поддержку динамической маршрутизации пакетов (RIPv1/v2), функции безопасности ACL, многоуровневого качества обслуживания (QoS), VLAN, Multicast Snooping. Более того, несколько коммутаторов DWS-3160 могут объединяться в кластер, позволяя администраторам настройку всех коммутаторов с помощью одного коммутатора «Мастера». В кластере можно управлять 192 точками доступа. Это значительно упрощает управление и позволяет снизить усилия, затрачиваемые на обслуживание при масштабировании сети.     Надежная защита сети DWS-3160 поддерживает новейшую функцию Wireless Intrusion Detection System (WIDS), предназначенную для обнаружения несанкционированных точек доступа и несанкционированных клиентов, а также различных угроз безопасности беспроводной сети. С помощью функции WIDS администраторы могут обнаружить различные угрозы и использовать сканирование радиочастотных каналов для обзора беспроводной сети в целях предотвращения любых потенциальных угроз безопасности.    При совместной работе с унифицированными беспроводными точками доступа D-Link  можно настроить виртуальные точки доступа и управлять ими, при этом администратор может назначать различные права доступа пользователям. Помимо использования WPA  и  WPA2, дополнительный уровень защиты обеспечен за счет адаптивного портала, таким образом, только авторизованные пользователи могут получить доступ к беспроводной сети.   DWS-3160 использует Списки управления доступом (ACL) для обеспечения контроля с помощью установки нескольких простых правил. Благодаря использованию других расширенных функций безопасности, таких как Управление сетевым доступом 802.1X и защита от атак DoS DWS-3160 обеспечивает надежную и централизованную защиту и максимальную отказоустойчивость сети.   Отказоустойчивость сети Расположение точек доступа на близком расстоянии друг от друга может привести к возникновению помех. DWS-3160 следит за использованием радиочастотного спектра и  автоматически назначает оптимальный канал для каждой точки доступа, что значительно сокращает помехи и позволяет администраторам устанавливать точки доступа на небольшом расстоянии друг от друга.   Если на одном и том же канале работает несколько точек доступа, расположенных на близком расстоянии друг от друга, то для снижения уровня помех, DWS-3160 уменьшает мощность передатчика этих точек доступа. Далее, когда по каким-либо причинам в сети уже не присутствует такое количество точек доступа, мощность передатчика будет увеличена, чтобы увеличить зону покрытия.   Для того, чтобы избежать перегрузки полосы пропускания, коммутатор DWS-3160 отклоняет подключение новых клиентов к точке доступа. Нагрузка распределяется между соседними точками доступа. Таким образом, гарантируется балансировка нагрузки и оптимальная работа сети.   Мобильность без границ Клиенты беспроводной сети могут воспользоваться преимуществами «бесшовного» и непрерывного роуминга между точками доступа, управляемыми коммутатором DWS-3160 даже в том случае, если они не находятся в одной подсети. Так как DWS-3160 использует различные механизмы, такие как предварительная аутентификация и кэширование ключей, клиенты беспроводной сети могут свободно перемещаться в зоне действия сети без проведения повторной аутентификации. Таким образом, владельцы планшетных компьютеров, смартфонов и нетбуков получают стабильное и надежное соединение.     Обновление лицензии По умолчанию коммутатор DWS-3160 может управлять 12 унифицированными точками доступа. Это количество может быть увеличено до 48 ТД. Если администраторам требуется подключить к сети больше точек доступа, они могут приобрести обновленную лицензию. Существует два типа лицензии: обновление 12 ТД и обновление 24 ТД. Выбор лицензии не вызывает затруднений - просто выберите необходимую модель, соответствующую коммутатору DWS-3160 (стандартный или с поддержкой РоЕ) и количество управляемых точек доступа для обновления.

Характеристики

Размер Ширина для установки в 19” стандартную стойку, высота 1U
Интерфейс • 20 портов 10/100/1000BASE-T (PoE) • 4 комбо-порта 10/100/1000BASE-T/SFP   Консольный порт RJ-45   Таблица MAC-адресов 16K   Макс. потребляемая мощность 467 Вт (при функционировании всех портов PoE)   Производительность • Коммутационная матрица: 48 Гбит/с • Скорость перенаправления пакетов: 35,71 Mpps • Метод коммутации: Store and Forward • Размер буфера пакетов: 2 МБ • 802.3af Power over Ethernet    - 15,4 Вт на порт    - 370 Вт Общий бюджет мощности    - 740 Вт Общий бюджет мощности (с использованием резервного источника питания (RPS)) • Количество VLAN на устройство: 3,965 • Статические маршруты: 512 • Размер Jumbo-фреймов: 13K
Программное обеспечение Управление • До 48 унифицированных беспроводных точек доступа на коммутатор (12 ТД по умолчанию, увеличение до 48 ТД с помощью дополнительных лицензий), до 192 точек доступа на кластер • Кластер коммутаторов с поддержкой Single IP Management (SIM, управление через единый IP-адрес) • SSH • SSL • SNMP v1, 2c, 3 • sFlow • Поддержка двух копий ПО (Dual Image) • Web-интерфейс • Интерфейс командной строки   Управление ТД • Автоматическое обнаружение ТД • Удаленная перезагрузка ТД • Мониторинг ТД: Список управляемых точек доступа, неавторизованных точек доступа, не прошедших аутентификацию точек доступа • Мониторинг клиентов: Список клиентов, подключенных к каждой управляемой точке доступа • Мониторинг клиента Ad-hoc • Аутентификация точек доступа в локальной базе данных и на внешнем сервере RADIUS • Централизованное управление политиками безопасности/RF • Автоматическая настройка радиочастотных каналов для точек доступа • Автоматическая настройка выходной мощности передатчика • Централизованное обновление ПО   Управляемые унифицированные точки доступа • DWL-2600AP • DWL-3600AP • DWL-6600AP • DWL-8600AP • DWL-8610AP (для DWS-3160 c прошивкой версии 4.3.1.3 и более новыми) • DWL-6610AP H/w Ax (для DWS-3160 c прошивкой версии 4.4.1.10_001) • DWL-6700AP (для DWS-3160 c прошивкой версии 4.4.1.10_001) • DWL-8710AP (для DWS-3160 c прошивкой версии 4.4.1.10_001) Важно: точки доступа DWL-6610AP H/w Bx не могут работать под управлением DWS-3160   Роуминг • Быстрый роуминг • Роуминг между коммутаторами и точками доступа, подключенными к одному коммутатору • Внутри – и межсетевой роуминг   Управление доступом и полосой пропускания • До 32 SSID на точку доступа (16 SSID на радиочастотный канал) • Балансировка нагрузки между точками доступа на основе количества пользователей или использования ТД • Схемы подключения   Функции уровня 2 • IGMP Snooping • MLD Snooping • 802.1D/w/s Spanning Tree • 802.3ad Link Aggregation • 802.1ab LLDP • Зеркалирование портов (One-to-One и Many-to-One) • Размер Jumbo-фреймов: до 13 KБ   Функции уровня 3 • Статический маршрут IPv4/v6 • Размер таблицы маршрутизации: 512 статических маршрутов • VRRP • ARP Proxy   Безопасность LAN • Аутентификация RADIUS при административном доступе • Аутентификация TACACS+ при административном доступе • SSH и SSL • Фильтрация по MAC-адресам • Управление доступом 802.1x на основе портов и Guest VLAN • Защита от атак DoS • Dynamic ARP Inspection • Защищенный порт • Управление широковещательным штормом • Списки управления доступом (ACL)   Управление потоком • Управление потоком 802.3x в режиме полного дуплекса • Метод «обратного давления» в полудуплексном режиме • Предотвращение блокировок Head-of-Line   QoS • Voice VLAN • Wireless Multimedia (WMM) • Очереди приоритетов 802.1p • CoS-based QoS • Управление полосой пропускания на основе потока • Формирование трафика на порт • Минимальная гарантия по полосе пропускания на очередь   VLAN • 802.1Q VLAN Tagging • 802.1V • VLAN на основе подсетей • VLAN на основе MAC-адресов • GVRP • Double VLAN • Voice VLAN   Безопасность WLAN • WPA Personal/Enterprise • WPA2 Personal/Enterprise • 64/128/152- битное WEP-шифрование данных • Аутентификация на основе МАС-адресов • Изоляция станции • Классификация беспроводных станций и точек доступа на основе канала, MAC-адреса, SSID, времени • Обнаружение и минимизация неавторизованных точек доступа и клиентов • Адаптивный портал • Профиль безопасности • Аутентификация 802.1x: EAP-MD5, EAP-TLS, EAP-TTLS, EAP-FAST, EAP-SIM, PEAP-GTC, PEAP-TLS, PEAP-MS-CHAPv2 • Guest VLAN

Сертификаты

Экспертное заключение № 77.01.16.П3134.03.12 от 28.03.2012
Декларация о соответствии ЕАЭС N RU Д-TW.БЛ08.В.02160 от 25.08.2017 действует до 24.08.2023*
*Продление сроков действия в соответствие с Приложением №18 к постановлению Правительства РФ от 12.03.2022 № 353 (ред. от 12.09.2022) "Об особенностях разрешительной деятельности в Российской Федерации в 2022 году"

Заказ

DWS-3160-24PC Унифицированный коммутатор для управления беспроводными точками доступа уровня 2+ с 20 портами 10/100/1000Base-T и 4 комбо-портами 100/1000Base-T/SFP (24 порта с поддержкой PoE 802.3af (до 15,4 Вт) / 802.3at (до 30 Вт), PoE-бюджет 370 Вт; 740 Вт при использовании внешнего источника питания DPS‑700), поддержка до 48 точек доступа

  Дополнительное программное обеспечение DV-700-N25-LIC D-View 7 с лицензией на 25 узлов DV-700-N50-LIC D-View 7 с лицензией на 50 узлов DV-700-N100-LIC D-View 7 с лицензией на 100 узлов DV-700-N250-LIC D-View 7 с лицензией на 250 узлов DV-700-N500-LIC D-View 7 с лицензией на 500 узлов DV-700-N1000-LIC D-View 7 с лицензией на 1000 узлов DV-700-P5-LIC D-View 7 с 5 лицензиями для промежуточных серверов DV-700-P10-LIC D-View 7 с 10 лицензиями для промежуточных серверов DV-700-P25-LIC D-View 7 с 25 лицензиями для промежуточных серверов DV-700-P50-LIC D-View 7 с 50 лицензиями для промежуточных серверов DV-700-P100-LIC D-View 7 со 100 лицензиями для промежуточных серверов

Доступные модели лицензий*
DWS-3160-24PC-AP12 Лицензия DWS-3160-24PC, поддержка 12 дополнительных точек доступа
DWS-3160-24PC-AP24 Лицензия DWS-3160-24PC, поддержка 24 дополнительных точек доступа
Упомянутые лицензии совместимы только с DWS-3160-24PC

*Для активации лицензии унифицированный коммутатор должен быть зарегистрирован на сайте https://register.dlink.com  Совместимые беспроводные точки доступа D-Link
DWL-8710AP  Внешняя унифицированная двухдиапазонная точка доступа 802.11ac/n/g/b/a
DWL-8610AP  Унифицированная двухдиапазонная точка доступа 802.11ac/n/g/b/a
DWL-6700AP  Внешняя унифицированная точка доступа 802.11n/g/b/a
DWL-6610AP H/w Ax  Унифицированная двухдиапазонная точка доступа доступа 802.11ac/n/g/b/a
DWL-2600AP  Унифицированная точка доступа 802.11n/g/b
Важно: точки доступа DWL-6610AP H/w Bx не могут работать под управлением DWS-3160   Дополнительные трансиверы SFP DEM-310GT 1000BASE-LX, одномодовое оптоволокно, 10км DEM-311GT 1000BASE-SX, многомодовое оптоволокно, 500м DEM-312GT2 1000BASE-SX, многомодовое оптоволокно, 2км DEM-314GT 1000BASE-LX, одномодовое оптоволокно, 50км DEM-315GT 1000BASE-LX, одномодовое оптоволокно, 80км DEM-210 100BASE-FX, одномодовое оптоволокно, до 15км DEM-211 100BASE-FX, многомодовое оптоволокно, до 2км DGS-712 1000BASE-T, до 100м   Дополнительные трансиверы WDM SFP DEM-330T 1000BASE-BX, длина волны Tx:1550нм Rx:1310нм, одномодовое оптоволокно, 10км DEM-330R 1000BASE-BX, длина волны Tx:1310нм Rx:1550нм, одномодовое оптоволокно, 10км DEM-331T 1000BASE-BX, длина волны Tx:1550нм Rx:1310нм, одномодовое оптоволокно, 40км DEM-331R 1000BASE-BX, длина волны Tx:1310нм Rx:1550нм, одномодовое оптоволокно, 40км DEM-220T 100BASE-BX, длина волны Tx:1550нм Rx:1310нм, одномодовое оптоволокно, 20км DEM-220R 100BASE-BX, длина волны Tx:1310нм Rx:1550нм, одномодовое оптоволокно, 20км   Резервные источники питания DPS-700 Резервный источник питания 589 Вт

Изображения

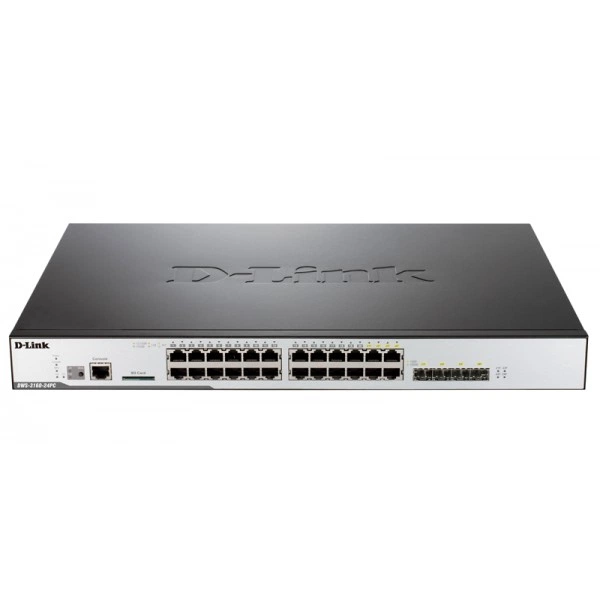

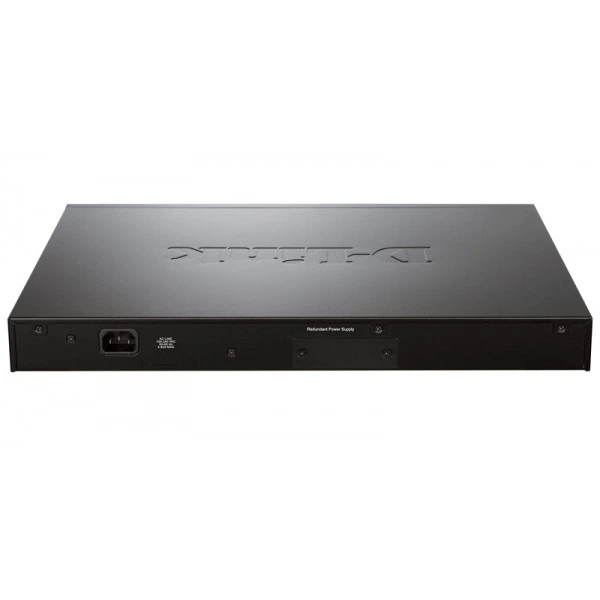

DWS-3160-24PC/Ax Вид спередиВид сзади

Загрузки

Общее описание (RU)
Обновление ПО версия 4.4.1.10_001 от 08/08/2016 для ревизии Ax
Скачать
Обновление ПО версия 4.4.1.0_001 от 08/08/2016 для ревизии Ax
Скачать
Тестовая версия ПО 4.3.3.2 от 21.10.2015 для ревизии Ax
Скачать
Обновление ПО версия 4.3.2.9 от 02/06/2015 для ревизии Ax
Скачать
Обновление ПО версия 4.3.1.3 от 08/08/2014 для ревизии Ax
Скачать
MIB файл для DWS-3160 ревизии Ax от 01/04/2015
Руководство пользователя (CLI)
Руководство пользователя (Web UI)
