D-Link DMS-1100-10TP, Power over Ethernet

Описание

Настраиваемый коммутатор DMS-1100-10TP оснащен 8 портами 2.5GBase-T с поддержкой PoE для подключения по витой паре, а также 2 портами 10GBase-X SFP+, применяемыми для организации подключения к высокоскоростной магистрали. Благодаря поддержке технологии 2.5 Gigabit Ethernet данный коммутатор является идеальным решением для работы с беспроводными точками доступа 802.11ac Wave 2, а 10-гигабитные uplink-порты SFP+ обеспечивают соединение с высокой пропускной способностью при организации более крупной локальной сети.

Легкая интеграция в существующую сеть и защита инвестиций

Коммутатор DMS-1100-10TP поддерживает стандарт IEEE 802.3bz 2.5GBase-T, что позволяет передавать данные на скорости до 2,5 Гбит/с, используя кабели категории 5e, на расстояние до 100 м. Используя технологию IEEE 802.3bz, DMS-1100-10TP повышает эффективность существующей кабельной инфраструктуры, позволяет реализовать все преимущества беспроводных точек доступа 802.11ac Wave 2 и значительно увеличить полосу пропускания, сохраняя при этом инвестиции пользователя и соответствуя требованиям завтрашнего дня. Обратная совместимость со стандартом IEEE 802.3ab 1000Base-T обеспечивает легкую интеграцию данного коммутатора в существующую сеть Gigabit Ethernet.

Функции уровня 2

Коммутатор DMS-1100-10TP поддерживает полный набор функций уровня 2, включая Port Mirroring, Spanning Tree Protocol (STP) и Link Aggregation Control Protocol (LACP). Помимо этого, коммутатор поддерживает функции диагностики кабеля и Loopback Detection, что позволяет администраторам быстро и легко находить и устранять проблемы в сети. Функция Loopback Detection используется для определения петель и автоматического отключения порта, на котором обнаружена петля. Функция диагностики кабеля предназначена для определения типа неисправности кабеля.

Удобное управление

Коммутатор DMS-1100-10TP поддерживает управление с помощью утилиты D-Link Network Assistant. Данная утилита обеспечивает автоматическое обнаружение и отображение на экране коммутаторов D-Link серии Smart, принадлежащих одному и тому же сегменту сети L2. Благодаря этой утилите пользователю не нужно менять IP-адрес своего компьютера, что упрощает начальную установку коммутатора. Пользователю доступна расширенная конфигурация и основные настройки обнаруженных устройств, например, смена пароля и обновление программного обеспечения. Коммутатор DMS-1100-10TP также поддерживает программу D-View 7. D-View 7 является системой сетевого управления, которая позволяет управлять наиболее важными параметрами, такими как работоспособность, надежность, гибкость и безопасность.

Power over Ethernet

8 портов данного коммутатора поддерживают стандарт IEEE 802.3at PoE. Каждый порт PoE подает питание мощностью до 30 Вт при общем бюджете коммутатора 240 Вт, что позволяет пользователям подключать к DMS-1100-10TP точки доступа и сетевые камеры, совместимые со стандартом 802.3at. Это позволяет размещать оборудование в труднодоступных местах вне зависимости от расположения электрических розеток и минимизировать прокладку кабеля.

Характеристики

Аппаратное обеспечение
Процессор	• Marvell 98DX3236 (800 МГц) • Microsemi PD69208 (PoE)
Оперативная память	• 256 МБ
Flash-память	• 128 МБ
Интерфейсы	• 8 портов 100/1000/2.5GBase-T с поддержкой PoE • 2 порта 10GBase-X SFP+
Индикаторы	• Power • Fan Error • Link/Activity/Speed (на порт) • Состояние PoE
Кнопки	• Кнопка Reset
Сетевые кабели для 2.5GBase-T	• Кат. 5e (макс. 100 м)
Разъем питания	• Разъем для подключения питания (переменный ток)
Функционал
Стандарты и функции		• IEEE 802.3 10Base-T • IEEE 802.3u 100Base-TX • IEEE 802.3ab 1000Base-T • IEEE 802.3bz 2.5GBase-T • IEEE802.3z 1000Base-X • IEEE 802.3ae 10GBase-X • IEEE 802.3az Energy Efficient Ethernet • Автоматическое определение MDI/MDIX на всех медных портах
Производительность
Коммутационная матрица	• 80 Гбит/с
Метод коммутации	• Store-and-forward
Макс. скорость перенаправления 64-байтных пакетов	• 59,52 Mpps
Размер таблицы MAC-адресов	• 16K записей
Буфер пакетов	• 1,5 МБ
Jumbo-фрейм	• 9 КБ
Программное обеспечение
Функции уровня 2		• Управление потоком    - 802.3x     - Предотвращение блокировок HOL • IGMP Snooping    - IGMP v1/v2/v3 Snooping    - Поддержка до 192 групп (совместно с MLD Snooping)    - IGMP Snooping Querier    - IGMP Snooping Fast Leave • MLD Snooping    - MLD v1/v2 Snooping    - Поддержка до 192 групп (совместно с IGMP Snooping)    - MLD Snooping Querier    - MLD Snooping Fast Leave • Link Aggregation    - 802.1AX    - 802.3ad    - Макс. 8 групп на устройство/8 портов на группу • Loopback Detection v4.07 • LLDP • LLDP-MED • Зеркалирование портов    - One-to-One    - Many-to-One    - Поддержка зеркалирования для входящего/исходящего трафика • Статистика    - Tx Ok    - Tx Error    - Rx Ok    - Rx Error • Spanning Tree Protocol    - 802.1D STP    - 802.1w RSTP • ERPS (Ethernet Ring Protection Switching)    - G.8032 ERPS single ring    - Макс. 16 узлов на кольцо
VLAN		• 802.1Q • VLAN на основе портов • Auto Surveillance VLAN 2.01 • Voice VLAN • Asymmetric VLAN • Группы VLAN    - 4094 группы VLAN    - Макс. 4094 VLAN
Качество обслуживания (QoS)		• 802.1p • 8 очередей на порт • Механизмы обработки очередей:    - Strict    - Weighted Round Robin (WRR) • Управление полосой пропускания    - На основе порта (входящее/исходящее)
Безопасность		• D-Link Safeguard Engine • Сегментация трафика • Защита от широковещательного/многоадресного/одноадресного шторма • Предотвращение атак DoS • SSLv3/TLS 1.2    - Поддержка IPv4/IPv6
OAM		• Диагностика кабеля • Восстановление заводских настроек по умолчанию
AAA		• Trusted Host
Управление		• Web-интерфейс (поддержка IPv4/IPv6) • Мастер установки Smart Wizard • Утилита D-Link Network Assistant • SNTP • SNMP    - Поддержка v1/v2c • SNMP Trap • Системный журнал • BootP/DHCP-клиент • TFTP-клиент • D-Link Discovery Protocol (DDP) • Поддержка нескольких версий ПО • Поддержка нескольких версий конфигурации • Ping
Технология Green		• Экономия электроэнергии за счет:    - Выключения индикаторов    - Определения статуса соединения    - Выключения портов    - Использования спящего режима    - PoE по расписанию: выключение/включение портов с поддержкой PoE по расписанию
Стандарты MIB/RFC		• RFC 768 UDP • RFC 791 IP • RFC 792 ICMP • RFC 793 TCP • RFC 826 ARP • RFC 1213 MIB II • RFC 1493 Bridge MIB • RFC 1907 SNMPv2 MIB • RFC 4363 IEEE 802.1p MIB • ZoneDefense MIB • Private MIB • PoE MIB
PoE
Стандарт PoE	• IEEE 802.3af • IEEE 802.3at
Порты с поддержкой PoE	• Порты 1-8
Бюджет мощности PoE	• 240 Вт (макс. 30 Вт на порт PoE)
Физические параметры
Размеры (Д x Ш x В)	• 440 x 250 x 44 мм
Вес	• 3,43 кг
Условия эксплуатации
Питание	• От 100 до 240 В переменного тока
Макс. потребляемая мощность	• 293,4 Вт (функция PoE включена) • 38,1 Вт (функция PoE выключена)
Потребляемая мощность в режиме ожидания	• 27,3 Вт
Тепловыделение	• 966,86 БТЕ/час
MTBF (часы)	• 676 329
Уровень шума	• При низкой скорости вентилятора: 42,1 дБ • При высокой скорости вентилятора: 50,1 дБ
Система вентиляции	• 3 вентилятора Smart
Температура	• Рабочая: от -5 до 50 °C • Хранения: от -40 до 70 °C
Влажность	• При эксплуатации: от 0% до 95% без конденсата • При хранении: от 0% до 95% без конденсата
Комплект поставки
• Коммутатор DMS-1100-10TP • Кабель питания • Фиксатор для кабеля питания • 4 резиновые ножки • 2 крепежных кронштейна для установки в 19-дюймовую стойку • Комплект для монтажа • Краткое руководство по установке
Прочее
EMI	• CE • FCC • C-Tick • VCCI • BSMI • CCC
Безопасность	• cUL • CB • CE • CCC • BSMI

  ¹Доступно в будущих версиях программного обеспечения.

Сертификаты

Декларация о соответствии ЕАЭС N RU Д-TW.РА01.В.29280/23, срок действия до 22.01.2028
Декларация о соответствии в области связи на DMS-1100-10TP
Декларация о соответствии ЕАЭС N RU Д-TW.БЛ08.В.02982, срок действия до 07.02.2023
Декларация о соответствии ЕАЭС N RU Д-TW.БЛ08.В.02786/20, срок действия до 12.03.2025

Заказ

DMS-1100-10TP/A1A	Настраиваемый L2 PoE-коммутатор, 8x2.5GBase-T, 2x10GBase-X SFP+
Дополнительные пассивные кабели 10G SFP+
DEM-CB100S	Пассивный кабель 10GBase-X SFP+ для прямого подключения, 1м
DEM-CB300S	Пассивный кабель 10GBase-X SFP+ для прямого подключения, 3м
DEM-CB700S	Пассивный кабель 10GBase-X SFP+ для прямого подключения, 7м
Дополнительные трансиверы SFP
DEM-310GT	SFP-трансивер, 1000Base-LX (Duplex LC), 1310нм, одномод, до 10км
DEM-311GT	SFP-трансивер, 1000Base-SX (Duplex LC), 850нм, многомод, до 550м
DEM-312GT2	SFP-трансивер, 1000Base-SX+ (Duplex LC), 1310нм, многомод, до 2км
DEM-314GT	SFP-трансивер, 1000Base-LX (Duplex LC), 1550нм, одномод, до 50км1
DEM-315GT	SFP-трансивер, 1000Base-ZX (Duplex LC), 1550нм, одномод, до 80км1
DGS-712	SFP-трансивер, 1000Base-T (RJ45), до 100м
Дополнительные трансиверы WDM SFP
DEM-330T/10KM	WDM SFP-трансивер, 1000Base-BX-D (Simplex LC), TX:1550нм, RX:1310нм, одномод, до 10км
DEM-330R/10KM	WDM SFP-трансивер, 1000Base-BX-U (Simplex LC), TX:1310нм, RX:1550нм, одномод, до 10км
DEM-331T/40KM	WDM SFP-трансивер, 1000Base-BX-D (Simplex LC), TX:1550нм, RX:1310нм, одномод, до 40км1
DEM-331R/40KM	WDM SFP-трансивер, 1000Base-BX-U (Simplex LC), TX:1310нм, RX:1550нм, одномод, до 40км1
DEM-331T/20KM	WDM SFP-трансивер, 1000Base-BX-D (Simplex LC), TX:1550нм, RX:1310нм, одномод, до 20км
DEM-331R/20KM	WDM SFP-трансивер, 1000Base-BX-U (Simplex LC), TX:1310нм, RX:1550нм, одномод, до 20км
Дополнительные трансиверы SFP+
DEM-431XT	Трансивер SFP+, 10GBase-SR (Duplex LC), 850нм, многомод, до 300м
DEM-432XT	Трансивер SFP+, 10GBase-LR (Duplex LC), 1310нм, одномод, до 10км
DEM-433XT	Трансивер SFP+, 10GBase-ER (Duplex LC), 1550нм, одномод, до 40км1
DEM-434XT	Трансивер SFP+, 10GBase-ZR (Duplex LC), 1550нм, одномод, до 80км1
DEM-435XT	Трансивер SFP+, 10GBase-LRM (Duplex LC), 1310нм, многомод, до 200м
Дополнительные трансиверы WDM SFP+
DEM-436XT-BXD	WDM трансивер SFP+, 10GBase-LR (Simplex LC), TX:1330нм, RX:1270нм, одномод, до 40км1
DEM-436XT-BXU	WDM трансивер SFP+, 10GBase-LR (Simplex LC), TX:1270нм, RX:1330нм, одномод, до 40км1
Дополнительное программное обеспечение
DV-700-N1000-LIC	Лицензия D-View 7.0, поддержка 1000 дополнительных узлов
DV-700-N500-LIC	Лицензия D-View 7.0, поддержка 500 дополнительных узлов
DV-700-N250-LIC	Лицензия D-View 7.0, поддержка 250 дополнительных узлов
DV-700-N100-LIC	Лицензия D-View 7.0, поддержка 100 дополнительных узлов
DV-700-N50-LIC	Лицензия D-View 7.0, поддержка 50 дополнительных узлов
DV-700-N25-LIC	Лицензия D-View 7.0, поддержка 25 дополнительных узлов
DV-700-P100-LIC	Лицензия D-View 7.0, поддержка 100 дополнительных промежуточных серверов
DV-700-P50-LIC	Лицензия D-View 7.0, поддержка 50 дополнительных промежуточных серверов
DV-700-P25-LIC	Лицензия D-View 7.0, поддержка 25 дополнительных промежуточных серверов
DV-700-P10-LIC	Лицензия D-View 7.0, поддержка 10 дополнительных промежуточных серверов
DV-700-P5-LIC	Лицензия D-View 7.0, поддержка 5 дополнительных промежуточных серверов

¹Работа на коротких расстояниях возможна только с использованием аттенюатора. Не входит в комплект поставки.

Изображения

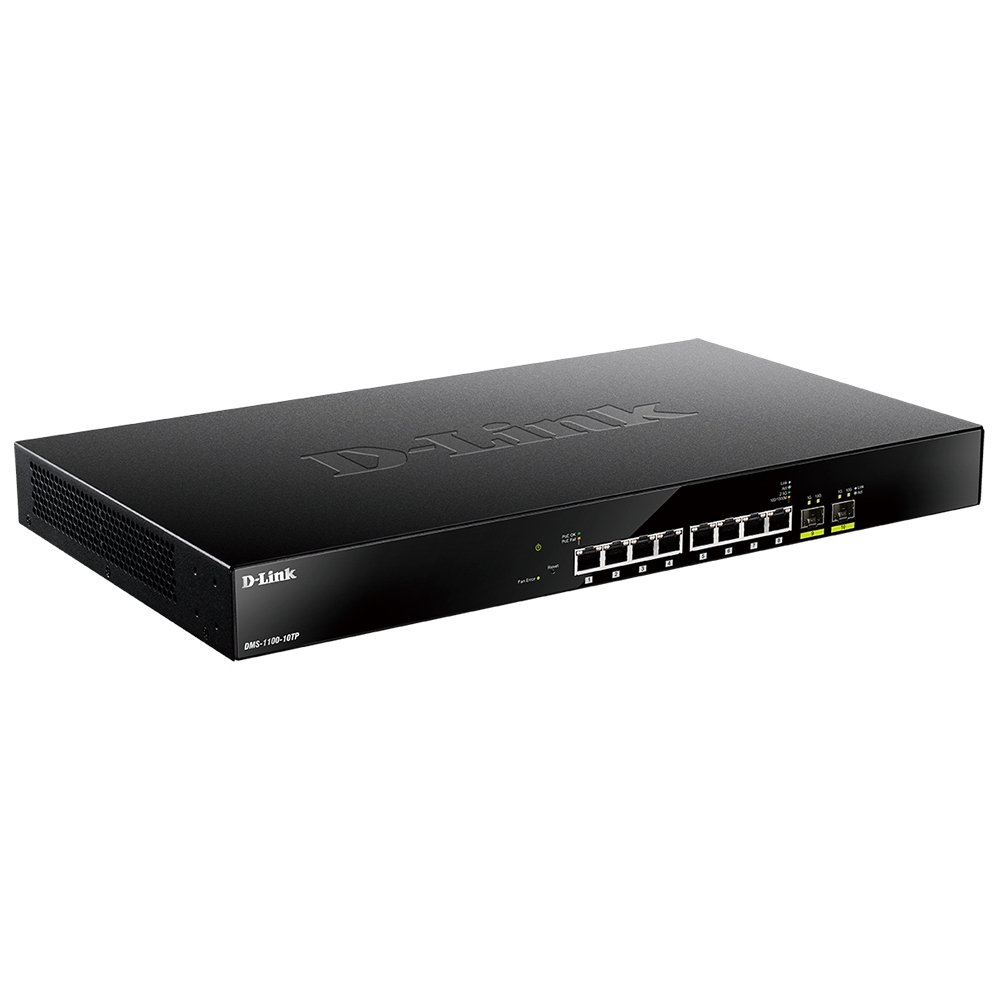

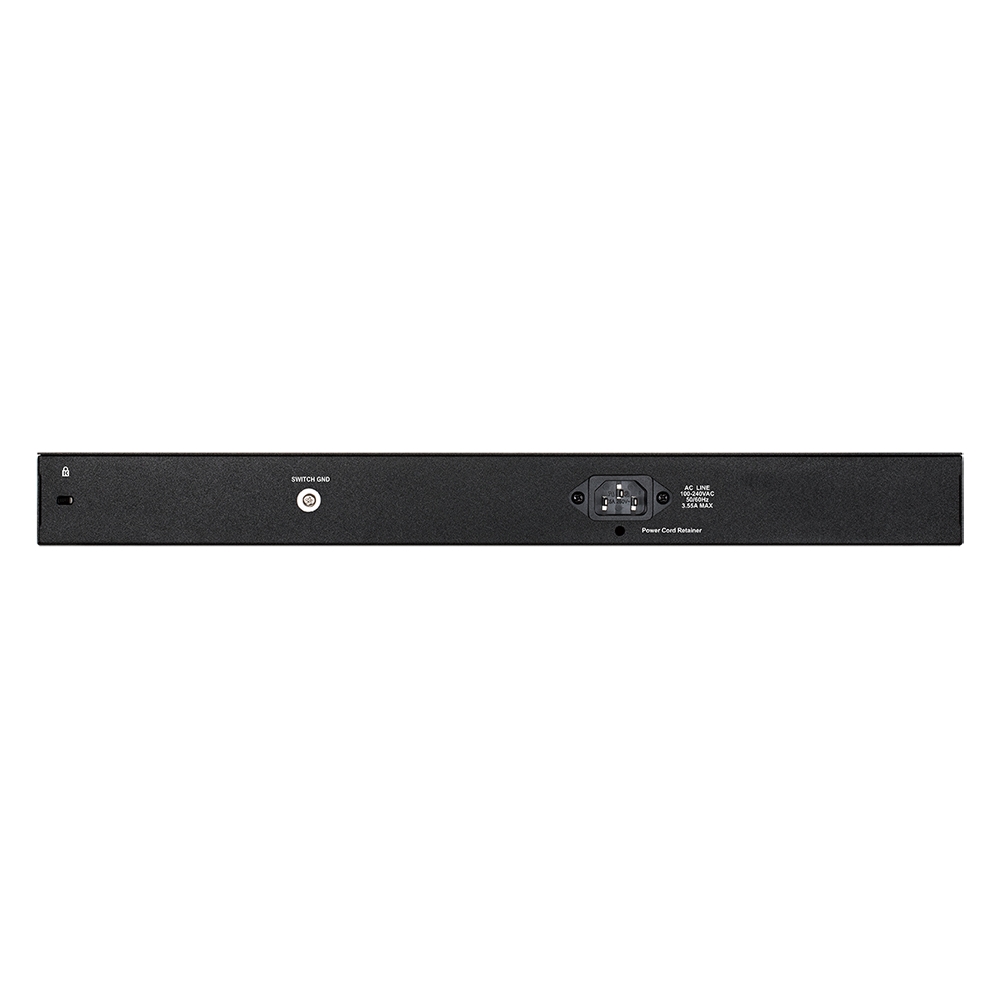

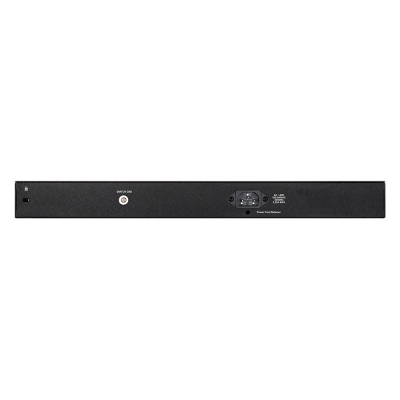

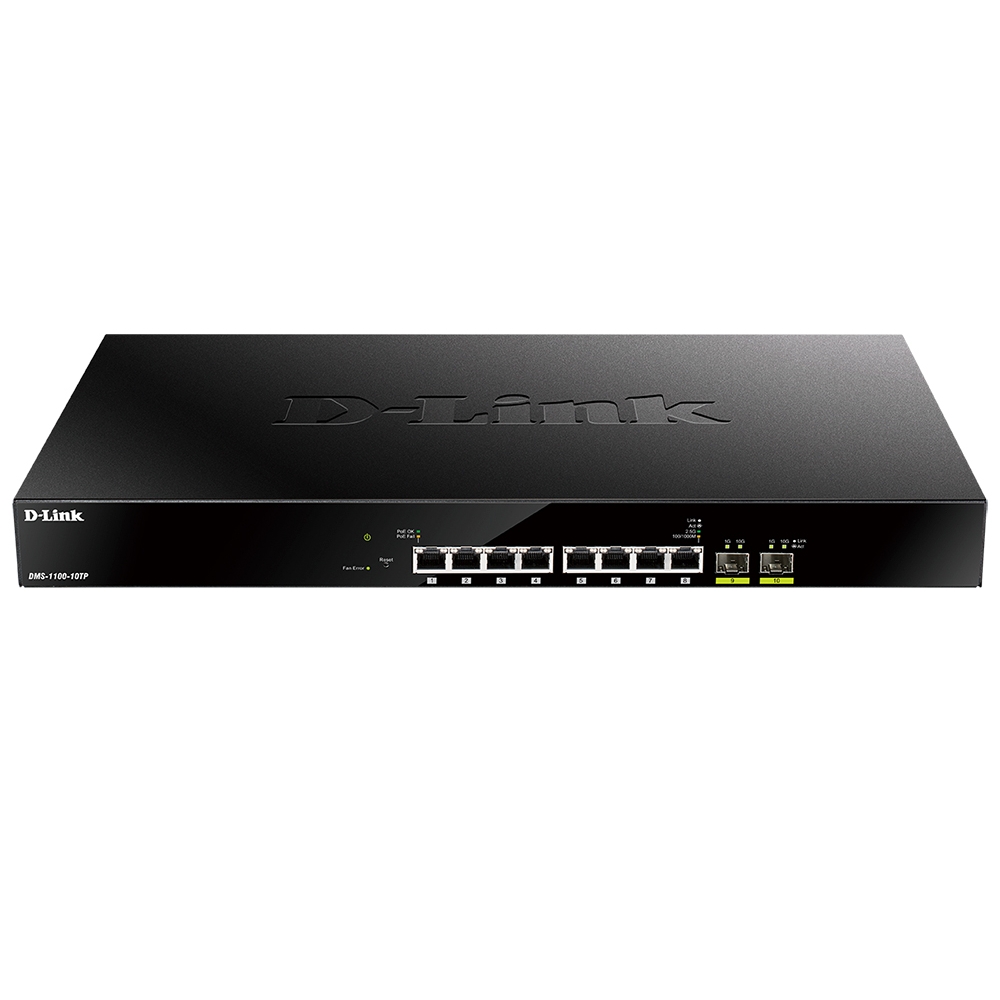

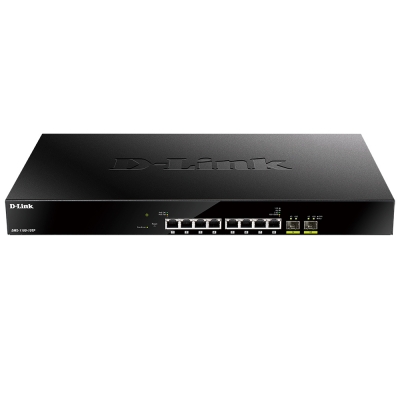

DMS-1100-10TP/A Вид спередиВид справаВид сзади
