D-Link DGS-1210-52P/ME/A

Описание

Коммутатор DGS-1210-52P/ME является идеальным решением для применения в сетях Metro Ethernet. Данный коммутатор оснащен 24 портами Gigabit Ethernet для подключения по витой паре, 24 портами с поддержкой РоЕ, а также 4 SFP-портами, применяемыми для организации подключения к высокоскоростной магистрали. Защита от статического электричества 6 кВ обеспечивает устойчивость к скачкам напряжения, а полный набор функций безопасности и аутентификации защищает сеть от внутренних и внешних угроз.   Высокая производительность Коммутатор DGS-1210-52P/ME оснащен портами 10/100/1000Base-T Ethernet, обеспечивающими оптимальную производительность сети. Данный коммутатор оборудован SFP-портами и портами с поддержкой РоЕ, которые позволяют разместить сетевые устройства, например, IP-камеры РоЕ, в местах, где электрические розетки недоступны. Для этого просто подключите к устройствам PoE Ethernet-кабель, по которому будет осуществляться передача не только данных, но и питания.    Отказоустойчивость/высокая производительность   Коммутатор DGS-1210-52P/ME поддерживает протоколы Spanning Tree (STP): 802.1D-2004 edition, 802.1w и 802.1s. Протоколы STP позволяют организовать резервный маршрут передачи данных, используемый в случае возникновения неисправности коммутатора. Коммутатор также поддерживает агрегирование каналов 802.3ad, которое обеспечивает объединение в группы несколько портов и, как следствие, увеличение полосы пропускания и повышение отказоустойчивости соединений. DGS-1210-52P/ME поддерживает стандарт 802.1p для управления качеством обслуживания (QoS), что позволяет классифицировать трафик в режиме реального времени на 8 очередей с использованием механизмов строгой обработки приоритетов и Weighted Round Robin (WRR). Классификация пакетов осуществляется на основе TOS, DSCP, MAC, IPv4, VLAN ID, номера порта TCP/UDP, типа протокола или содержимого пакетов, определяемого пользователем, и предоставляет возможность гибкой настройки для определенных мультимедийных приложений, таких как VoIP или IPTV.   Безопасность и аутентификация Коммутатор DGS-1210-52P/ME поддерживает управление доступом 802.1X на основе порта/узла, возможность создания гостевого VLAN, а также аутентификацию RADIUS/TACACS+ для строгого управления доступом в сети. Функция IP-MAC-Port Binding в коммутаторах D-Link позволяет контролировать доступ компьютеров в сеть на основе их IP- и MAC-адресов, а также порта подключения, расширяя, таким образом, возможности управления доступом. Встроенная функция D-Link Safeguard Engine™ обеспечивает идентификацию и приоритизацию пакетов, предназначенных для обработки процессором коммутатора, с целью предотвращения вредоносных атак, способных помешать нормальному функционированию коммутатора. Кроме того, функция списков управления доступом (ACL) повышает безопасность и производительность сети.   Функции управления  Удобный для пользователя Web-интерфейс обеспечивает простоту управления, а автоматическая настройка DHCP предоставляет функции расширенного управления, позволяя администраторам заранее установить настройки и сохранить их на TFTP-сервере. После этого отдельные коммутаторы могут получить IP-адреса с сервера и загрузить предварительно заданные параметры конфигурации. Протокол LLDP (Link Layer Discovery Protocol) позволяет сетевому оборудованию оповещать локальную сеть о своем существовании и характеристиках, что помогает лучше управлять топологией сети. Кроме того, каждый порт этих коммутаторов поддерживает функцию диагностики кабеля, что помогает определить различные неисправности, например, несоответствие длины кабеля или его характеристик.   Управление трафиком и полосой пропускания Функция управления полосой пропускания позволяет сетевым администраторам определять пропускную способность для каждого порта с шагом до 64 Кбит/с для входящего трафика. Коммутатор DGS-1210-52P/ME также поддерживает функцию защиты от широковещательного шторма, которая сводит к минимуму вероятность вирусных атак в сети. Функция зеркалирования портов упрощает диагностику трафика, а также помогает администраторам следить за производительностью коммутатора и изменять ее в случае необходимости. Поддержка функции IGMP Snooping позволяет сократить объем многоадресного трафика и оптимизировать производительность сети.    Многоадресная рассылка Коммутатор DGS-1210-52P/ME поддерживает полный набор функций уровня 2 для работы с многоадресной рассылкой, включая IGMP Snooping, IGMP filtering, Fast Leave и настройку для многоадресного трафика на определенных портах. Благодаря поддержке данного функционала коммутатор DGS-1210-52P/ME предоставляет возможность работы с IPTV-сервисами, пользующимися растущим спросом на рынке. IGMP/MLD Snooping на основе хоста обеспечивает подключение нескольких клиентов многоадресной группы к одному сетевому интерфейсу. При использовании функции ISM VLAN многоадресный трафик с целью эффективного расходования полосы пропускания передается в отдельной VLAN. Профили ISM VLAN позволяют пользователям быстро и легко назначить/заменить предустановленные настройки на портах подписчиков многоадресной рассылки.

Характеристики



Аппаратное обеспечение
Интерфейсы	• 24 порта 10/100/1000Base-T с поддержкой РоЕ • 24 порта 10/100/1000Base-T • 4 порта 1000Base-X SFP • Автоматическое определение MDI/MDIX на всех портах
Индикаторы	• Power (на устройство) • Console (на устройство) • Link/Active/Speed (на порт) • Fan Error
Сетевые кабели	• UTP категории 5, 5e (макс. 100 м)
Размер	• Для установки в стандартную 19-дюймовую стойку, высота 1U
Консольный порт	• RJ-45

Производительность
Коммутационная матрица	• 104 Гбит/с
Метод коммутации	• Store and Forward
Таблица MAC-адресов	• 16K записей
Обновление таблицы MAC-адресов	• До 256 статических записей MAC-адресов
Скорость перенаправления 64-байтных пакетов	• 77,4 Mpps
Объем оперативной памяти	• 128 Мб DDR3
Буфер пакетов	• 3 Мб
Полу-/полный дуплекс	• Полу-/полный дуплекс для скорости 10/100 Мбит/с • Полный дуплекс для скорости Gigabit
Flash-память	• 32 Мб
Jumbo-фрейм	• 9K

PoE
Стандарт PoE	• 802.3af • 802.3at
Мощность PoE
до 30Вт	• порты 1-8
до 15,4Вт	• порты 9-24
Бюджет PoE	• 193Вт

Программное обеспечение
Стандарты и функции	• Порты 1-8 поддерживают стандарт 802.3at • Порты 9-24 поддерживают стандарт 802.3af • IEEE 802.3 10Base-T Ethernet (медная витая пара) • IEEE 802.3u 100Base-TX Fast Ethernet (медная витая пара) • IEEE 802.3ab 1000Base-T Gigabit Ethernet (медная витая пара) • IEEE 802.3az • Автосогласование • Управление потоком IEEE 802.3x • IEEE802.3, IEEE802.3u, IEEE802.3ab • IEEE802.3az • IEEE802.3z
Функции уровня 2	• Таблица MAC-адресов: 16K записей • Spanning Tree Protocol    • 802.1D STP     • 802.1w RSTP    • 802.1s MSTP    • Фильтрация BPDU    • Root restriction • Loopback detection • Зеркалирование   • Поддержка 1 группы зеркалирования    • Режимы: One-to-One, Many-to-One, Flow-based (ACL) для входящего трафика • L2 Protocol Tunneling (L2PT) • Link aggregation    • Совместимость с 802.3ad    • Макс. 8 групп, 8 групп на устройство • ERPS3 • RSPAN • sFlow • Хранение двух образов программного обеспечения (dualimage)
Многоадресная рассылка уровня 2	• IGMP Snooping    - IGMP v1/v2 snooping, v3 awareness    - Фильтрация/аутентификация IGMP    - Поддержка 1024 групп    - IGMP snooping fast leave на основе VLAN/узла     - Report suppression    - IGMP Querier • MLD snooping    - MLD v1, MLD v2 awareness    - Поддержка 512 групп • IGMP Proxy
VLAN	• 802.1Q tagged VLAN • Группы VLAN:    • Макс. 4094 групп   • VLAN на основе порта • GVRP  • Asymmetric VLAN • Макс. 256 динамических VLAN • 802.1v protocol VLAN • VLAN trunking • VLAN на основе MAC-адреса • Double VLAN (Q-in-Q)   ­ Q-in-Q на основе порта   ­ Q-in-Q Selective • VLAN Translation • Q-in-Q на основе порта • ISM VLAN
Функции уровня 3	• Макс. 256 записей ARP • Поддержка 255 статических записей ARP • Поддержка Gratuitous ARP • Маршрутов IPv4: 10 • Маршрутов IPv6: 10
Качество обслуживания (QoS)	• CoS на основе:    • Порта коммутатора    • Очередей приоритетов 802.1p    • VLAN ID    • MAC-адреса   • IPv4/IPv6-адреса    • DSCP    • TOS    • Типа протокола    • TCP/UDP-порта    • Класса IPv6-трафика • Управление полосой пропускания:    • На основе порта (входящее, с шагом 64 Кбит/с)    • На основе потока (входящее, с шагом до 64 Кбит/с)     • Для выходной очереди (с шагом до 64 Кбит/с) • Механизмы обработки очередей:   • Strict Priority    • Weighted Round Robin (WRR) • 8 очередей на порт
Списки управления доступом (ACL)	• ACL на основе:      • Порта коммутатора    • Очередей приоритетов 802.1p    • VLAN ID     • MAC-адреса    • Ether type    • TOS    • IPv4/v6-адреса    • DSCP   • Типа протокола    • Номера TCP/UDP-порта    • ICMP    • Класса IPv6-трафика • До 768 правил доступа для входящего трафика • Действие ACL (разрешить/запретить/зеркалирование) • ACL по расписанию • Статистика ACL • Фильтрация интерфейса CPU
AAA	• 802.1X    • Управление доступом на основе узла    • Управление доступом на основе порта • Guest VLAN • Ведение учетных записей RADIUS/TACACS+ • RADIUS/TACACS+ accounting • 4 уровня учетной записи пользователя
Безопасность	• SSH v2 • SSL v1/2/3  • Port Security (поддержка до 64 MAC-адресов на порт) • Обнаружение проблем, связанных с совпадением сетевых адресов • Привязка IP-MAC-Port Binding (IMPB) (IPv4/IPv6)    - ND Snooping    - Проверка пакетов IP (Ipv4/IPv6)    - DHCP Snooping (IPv4/IPv6) • Защита от широковещательного/многоадресного/одноадресного шторма • D-Link Safeguard Engine • DHCP Server Screening (IPv4/IPv6) • RA Screening (IPv6) • DHCP Server Screening • Фильтрация DHCP-клиентов • Предотвращение ARP Spoofing • Защита от атак BPDU • Предотвращение атак DoS • Сегментация трафика
OAM	• 802.3ah Ethernet Link OAM    • Поддержка 802.3ah link layer remote loopback and discovery (Системный журнал и SNMP)    • 802.3ah D-Link extension: D-link Unidirectional Link Detection (DULD), (Системный журнал и SNMP) • Диагностика кабеля • Функция цифрового контроля параметров трансивера DDM (Digital Diagnosics Monitoring)
Управление	• Web-интерфейс (поддержка IPv4/IPv6) • Интерфейс командной строки (CLI) • Telnet-сервер/клиент (поддержка IPv4/IPv6) • TFTP-клиент (IPv4/v6) • Регистрация команд • SNMP v1/v2c/v3 • SNMP Traps • Системный журнал • RMON v1 • RMON v2 • LLDP • BootP/DHCP-клиент • Автоматическая настройка DHCP • Конфигурационный файл в текстовом формате • Trusted host • DHCP relay (IPv4/IPv6)    • DHCP relay agent/local relay    • DHCP relay option 12, 37, 38    • DHCP relay option 82  • Добавление тега PPPoE Circuit-ID • Trap/alarm/log severity control • Мониторинг CPU • SNTP • LLDP • Команды отладки • Восстановление пароля • Шифрование пароля
MIB	• RFC1213 MIB II • RFC1493 Bridge MIB • RFC1907 SNMPv2 MIB • RFC1757, 2819 RMON MIB • RFC2021 RMONv2 MIB • RFC1398, 1643, 1650, 2358, 2665 Ether-like MIB • RFC2674,4363 802.1p MIB • RFC 2233, 2863 IF MIB • RFC 2618 RADIUS authentication client MIB • RFC 2620 RADIUS accounting client MIB • RFC 2925 ping & traceroute MIB • Private MIB • D-Link Zone Defense MIB
IETF	• RFC768 UDP • RFC791 IP • RFC792 ICMPv4 • RFC2463, 4443 ICMPv6 • RFC793 TCP • RFC826 ARP • RFC 2474, 3260 определение поля DS в заголовке IPv4 и IPv6 • RFC 1321, 2284,2865, 3580, 3748 Extensible Authentication Protocol (EAP) • RFC2571, RFC2572, RFC2573, RFC2574 SNMP
IPv6	• RFC1981 Path MTU Discovery • RFC2460 IPv6 • RFC2461, 4861 Neighbor Discovery • RFC2462, 4862 IPv6 Stateless Address Auto-configuration • RFC2464 IPv6 Neighbor over Ethernet and definition • RFC3513, 4291 IPv6 addressing architecture • RFC2893, 4213 IPv4/IPv6 dual stack

Физические параметры
Размеры	• 440 мм x 430 мм x 44 мм

Условия эксплуатации
Питание на входе	• 100-240 В переменного тока, 50-60 Гц
MTBF (часы)	• 201 071
Уровень шума	• 47,3 дБ
Тепловыделение	• 912,96 БТЕ/час
Макс. потребляемая мощность	• 270,2 Вт (PoE включено) • 47 Вт (PoE выключено)
Потребляемая мощность в режиме ожидания	• 29,5 Вт/100 В, 27,5 Вт/240 В
Система вентиляции	• 2 вентилятора с автоматической регулировкой скорости вращения
Защита от статического электричества	Все порты Ethernet поддерживают стандарт IEC61000-4-5 встроенной защиты от статического электричества 6 кВ
Температура	• Рабочая: от -5 до 50 °C • Хранения: от -40 до 70 °C
Влажность	• При эксплуатации: от 10% до 90% без конденсата • При хранении: от 5% до 90% без конденсата

Комплект поставки

•    Коммутатор DGS-1210-52P/ME •    Кронштейны для монтажа в стойку •    Кабель питания •    Консольный кабель •    Зажим для кабеля питания •    Компакт-диск с руководством пользователя и утилитой DNA (D-Link Network Assistant) •    Краткое руководство по установке

Прочее
EMI	• FCC class A • CE class A • VCCI • C-Tick • BSMI • CCC
Безопасность	• CCC • CE LVD • UL/cUL

³Только для ревизии B1 (для моделей DGS-1210-10/ME, DGS-1210-10P/ME, DGS-1210-20/ME, DGS-1210-28/ME, DGS-1210-28P/ME, DGS-1210-52/ME, DGS-1210-52P/ME, DGS-1210-52MP/ME)

Сертификаты

Декларация о соответствии ЕАЭС N RU Д-TW.РА05.В.27524/22, срок действия до 31.07.2027

Заказ

DGS-1210-52P/ME

   Управляемый коммутатор 2 уровня с 48 портами 10/100/1000Base-T и 4 портами 1000Base-X SFP (порты 1-8 с поддержкой PoE 802.3af/802.3at (30 Вт), порты 9-24 с поддержкой PoE 802.3af (15,4 Вт), PoE-бюджет 193 Вт);  EOL

c 25.05.2017г., EOS

c 25.05.2018г.

Дополнительные SFP-трансиверы
DEM-310GT	SFP-трансивер с 1 портом 1000Base-LX для одномодового оптического кабеля (до 10 км)
DEM-311GT	SFP-трансивер с 1 портом 1000Base-SX для многомодового оптического кабеля (до 550 м)
DEM-312GT2	SFP-трансивер с 1 портом 1000Base-SX+ для многомодового оптического кабеля, питание 3,3 В (до 2 км)
DEM-314GT	SFP-трансивер с 1 портом 1000Base-LH для одномодового оптического кабеля (до 50 км)
DEM-315GT	SFP-трансивер с 1 портом 1000Base-ZX для одномодового оптического кабеля (до 80 км)
DGS-712	SFP-трансивер с 1 портом 1000Base-T (до 100 м)
DEM-302S-LX	SFP-трансивер с 1 портом 1000Base-LX для одномодового оптического кабеля (до 2 км)

Дополнительные WDM SFP-трансиверы
DEM-330T	WDM SFP-трансивер с 1 портом 1000Base-BX-D (Tx:1550 нм, Rx:1310 нм) для одномодового оптического кабеля (до 10 км)
DEM-330R	WDM SFP-трансивер с 1 портом 1000Base-BX-U (Tx:1310 нм, Rx:1550 нм) для одномодового оптического кабеля (до 10 км)
DEM-331T	WDM SFP-трансивер с 1 портом 1000Base-BX-D (Tx:1550 нм, Rx:1310 нм) для одномодового оптического кабеля (до 40 км)
DEM-331R	WDM SFP-трансивер с 1 портом 1000Base-BX-U (Tx:1310 нм, Rx:1550 нм) для одномодового оптического кабеля (до 40 км)
DEM-302S-BXD	WDM SFP-трансивер с 1 портом 1000BASE-BX-D (Tx:1550 нм, Rx:1310 нм) для одномодового оптического кабеля (до 2 км)
DEM-302S-BXU	WDM SFP-трансивер с 1 портом 1000BASE-BX-U (Tx:1310 нм, Rx:1550 нм) для одномодового оптического кабеля (до 2 км)

Изображения

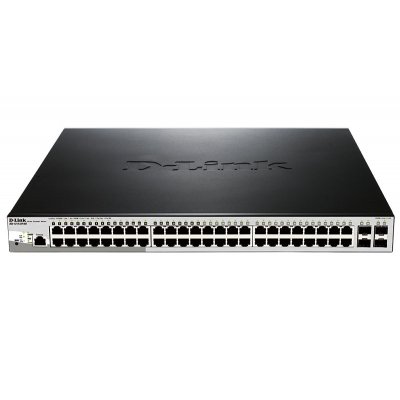

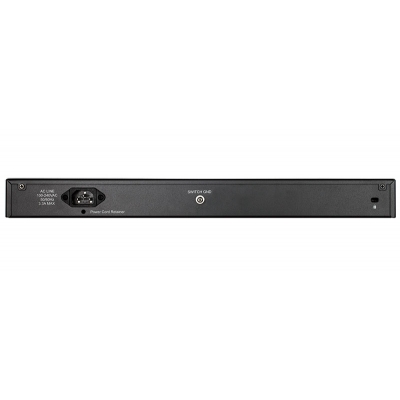

DGS-1210-52P/ME/A/A Вид спередиВид сзади
