D-Link DGS-1100-05PDV2, Power over Ethernet

Описание

Настраиваемый коммутатор серии EasySmart DGS-1100-05PDV2, оснащенный 5 портами 10/100/1000Base-T (2 порта* с поддержкой PoE, 1 PD-порт с поддержкой питания по PoE), предназначен для использования в сетях предприятий малого и среднего бизнеса. Функции управления, диагностики, поиска и устранения неисправностей, а также энергосберегающие технологии позволяют использовать DGS-1100-05PDV2 для решения различных задач.   Энергосберегающая технология D-Link Green

Коммутатор DGS-1100-05PDV2 соответствует стандарту IEEE 802.3az Energy-Efficient Ethernet и потребляет меньше электроэнергии при небольшом объеме трафика. Использование совместимых с EEE устройств позволяет предприятиям малого и среднего бизнеса экономить денежные средства благодаря сокращению эксплуатационных расходов, в том числе связанных с покупкой оборудования для охлаждения. DGS-1100-05PDV2 также поддерживает технологию D-Link Green, обеспечивающую автоматическое сокращение энергопотребления. Коммутатор определяет статус соединения на каждом порту и обеспечивает автоматическое отключение питания неактивных портов.   Простое управление

Коммутатор DGS-1100-05PDV2 поддерживает управление с помощью специальной утилиты D-Link Network Assistant, а также через Web-интерфейс. Утилита позволяет обнаружить коммутаторы D-Link серии Smart, принадлежащие одному и тому же сегменту сети L2, что упрощает начальную установку коммутатора. Администратору доступна расширенная конфигурация и основные настройки обнаруженных устройств, например смена пароля и обновление программного обеспечения. Удобный Web-интерфейс предоставляет сетевым администраторам возможность управления коммутатором на уровне портов. Интерфейс доступен через Web-браузер и позволяет контролировать работу коммутатора с любого компьютера, подключенного к сети.   Surveillance VLAN и управление полосой пропускания

Коммутатор DGS-1100-05PDV2 поддерживает технологию Surveillance VLAN для развертывания систем видеонаблюдения. Данный функционал выделяет видеотрафик в отдельную VLAN, внутри которой для него назначен наивысший приоритет обслуживания. Поддержка Surveillance VLAN обеспечивает качественную передачу и защиту видеотрафика и позволяет сократить расходы, связанные с приобретением дополнительного оборудования. Функция управления полосой пропускания позволяет сетевым администраторам резервировать полосу пропускания для приложений, которым необходим максимальный приоритет или высокая пропускная способность канала связи.   Расширенный набор функций

Коммутатор DGS-1100-05PDV2 поддерживает расширенные функции безопасности, такие как Static MAC, защита от сетевого шторма и IGMP Snooping. Функция Static MAC позволяет создать «белый» список MAC-адресов, разрешающий доступ только авторизованным устройствам. Функция защиты от сетевого шторма необходима для ограничения до заданного порога широковещательного, многоадресного или неизвестного одноадресного трафика. Коммутатор блокирует или отбрасывает пакеты, попадающие под действие данного ограничения, так как большое количество такого трафика может привести к перегрузке сети. Функция IGMP Snooping позволяет сократить количество многоадресного трафика и увеличить производительность сети.   Простой поиск и устранение неисправностей

Коммутатор DGS-1100-05PDV2 поддерживает функцию диагностики кабеля и функцию Loopback Detection. Функция Loopback Detection используется для определения петель и автоматического отключения порта, на котором обнаружена петля. Функция диагностики кабеля предназначена для определения состояния витой пары, а также типа неисправности кабеля.   Power over Ethernet

Питание коммутатора DGS-1100-05PDV2 осуществляется только по кабелю Ethernet (Power over Ethernet (PoE)) 802.3af/at через порт 5 (PD-порт). Поддержка технологии PoE обеспечивает подключение DGS-1100-05PDV2 к локальной сети и подачу питания по одному Ethernet-кабелю, что упрощает установку и позволяет размещать коммутатор в местах, где отсутствуют розетки питания.   2 порта* данного коммутатора поддерживают стандарт IEEE 802.3af PoE. Каждый порт PoE подает питание мощностью до 15,4 Вт при общем бюджете коммутатора 18 Вт (при питании DGS-1100-05PDV2 по PoE 802.3at через PD-порт) или 8 Вт (при питании DGS-1100-05PDV2 по PoE 802.3af через PD-порт), что позволяет пользователям подключать к DGS-1100-05PDV2 устройства, совместимые со стандартом 802.3af. Это позволяет размещать оборудование в труднодоступных местах вне зависимости от расположения электрических розеток и минимизировать прокладку кабеля. *Одновременное использование двух PoE-портов возможно при подаче питания на коммутатор по стандарту IEEE 802.3at и подключенных к портам PoE-клиентах 1-2 классов.

Характеристики

Аппаратное обеспечение
Процессор	• 62,5 МГц
Оперативная память	• 48 КБ
Flash-память	• 2 МБ
Интерфейсы	• 5 портов 10/100/1000Base-T (2 порта* с поддержкой PoE, 1 PD-порт с поддержкой питания по PoE)
Индикаторы	• Power • Link/Activity/Speed (на порт) • PoE Status (на порт PoE) • PD Status (на PD-порт)
Кнопки	• Кнопка Reset
Функционал
Стандарты и функции	• IEEE 802.3 10Base-T (медная витая пара) • IEEE 802.3u 100Base-TX (медная витая пара) • IEEE 802.3ab 1000Base-T (медная витая пара) • IEEE 802.3az Energy-Efficient Ethernet • Автоматическое согласование скорости и режима дуплекса • Управление потоком IEEE 802.3x в режиме полного дуплекса • Автоматическое определение MDI/MDIX на всех портах
Дуплексный режим	• Полу-/полный дуплекс для скорости 10/100 Мбит/с • Полный дуплекс для скорости 1000 Мбит/с
Производительность
Коммутационная матрица	• 10 Гбит/с
Метод коммутации	• Store-and-forward
Размер таблицы МАС-адресов	• 2K записей
Макс. скорость перенаправления 64-байтных пакетов	• 7,44 Mpps
Буфер пакетов	• 128 КБ
Jumbo-фрейм	• 9 216 байт
Программное обеспечение
VLAN	• VLAN на основе портов • 802.1Q tagged VLAN • Auto Surveillance VLAN • Voice VLAN • Management VLAN • Asymmetric VLAN • Группы VLAN    - Макс. 32 статические группы VLAN    - Макс. VID: 1-4094
Функции уровня 2	• Управление потоком    - 802.3x    - Предотвращение блокировок HOL • IGMP Snooping    - IGMP v1/v2/v3 awareness Snooping    - Поддержка 128 групп • Статическое агрегирование: 1 группа, макс. 4 порта на группу • Loopback Detection • Диагностика кабеля • Spanning Tree Protocol    - 802.1D STP    - 802.1w RSTP • Зеркалирование портов    - One-to-One    - Many-to-One • Статистика    - Tx Ok    - Tx Error    - Rx Ok    - Rx Error
Качество обслуживания (QoS)	• 802.1p • 4 очереди на порт • Механизм обработки очередей    - Strict Priority    - Weighted Round Robin (WRR) • DSCP • Управление полосой пропускания    - На основе порта (входящее/исходящее, с минимальным шагом 8 Кбит/с)
Безопасность	• Статические MAC-адреса: до 32 записей • Сегментация трафика • Защита от широковещательного/многоадресного/ одноадресного шторма • Port Security
Управление	• Web-интерфейс (Поддержка доступа IPv4) • SNMP v1/v2c • Утилита D-Link Network Assistant
Технология Green	• Экономия электроэнергии за счет:    - Определения статуса соединения
Стандарты MIB/RFC	• RFC768 UDP • RFC791 IP • RFC792 ICMP • RFC793 TCP • RFC826 ARP • RFC2236, IGMP Snooping • RFC1213 MIBII • RFC1215 MIB Traps Convention
PoE
Стандарт PoE	• IEEE 802.3af
Порты с поддержкой PoE	• Порты 1-2*
Бюджет мощности PoE	• PoE Pass Through:    - 18 Вт при питании 802.3at    - 8 Вт при питании 802.3af
Физические параметры
Размеры (Д x Ш x В)	• 150 x 97 x 28 мм
Вес	• 0,38 кг
Условия эксплуатации
Питание	• Питание только по кабелю Ethernet (PoE) 802.3af/at через порт 5
Макс. потребляемая мощность	• 24,08 Вт (функция PoE включена) • 3,24 Вт (функция PoE выключена)
Потребляемая мощность в режиме ожидания	• 1,728 Вт
MTBF (часы)	• 2 357 475
Уровень шума	• 0 дБ
Система вентиляции	• Пассивная
Температура	• Рабочая: от 0 до 40 °C • Хранения: от -40 до 70 °C
Влажность	• При эксплуатации: от 0% до 90% без конденсата • При хранении: от 0% до 95% без конденсата
Комплект поставки
• Коммутатор DGS-1100-05PDV2 • Комплект для монтажа на стену • 4 резиновые ножки • Краткое руководство по установке
Прочее
EMI	• FCC Class B • CE Class B • VCCI Class B • BSMI
Безопасность	• cUL • CE LVD • CB • BSMI

*Одновременное использование двух PoE-портов возможно при подаче питания на коммутатор по стандарту IEEE 802.3at и подключенных к портам PoE-клиентах 1-2 классов.

Сертификаты

Декларация о соответствии ЕАЭС N RU Д-TW.АБ69.В.04267/20, срок действия до 08.12.2025

Заказ

DGS-1100-05PDV2/A1A	Настраиваемый L2 PoE-коммутатор, 4х1000Base-T, 1x1000Base-T с поддержкой питания по PoE (Питание осуществляется только по PoE.)
Дополнительное программное обеспечение
DV-700-N1000-LIC	Лицензия D-View 7.0, поддержка 1000 дополнительных узлов
DV-700-N500-LIC	Лицензия D-View 7.0, поддержка 500 дополнительных узлов
DV-700-N250-LIC	Лицензия D-View 7.0, поддержка 250 дополнительных узлов
DV-700-N100-LIC	Лицензия D-View 7.0, поддержка 100 дополнительных узлов
DV-700-N50-LIC	Лицензия D-View 7.0, поддержка 50 дополнительных узлов
DV-700-N25-LIC	Лицензия D-View 7.0, поддержка 25 дополнительных узлов
DV-700-P100-LIC	Лицензия D-View 7.0, поддержка 100 дополнительных промежуточных серверов
DV-700-P50-LIC	Лицензия D-View 7.0, поддержка 50 дополнительных промежуточных серверов
DV-700-P25-LIC	Лицензия D-View 7.0, поддержка 25 дополнительных промежуточных серверов
DV-700-P10-LIC	Лицензия D-View 7.0, поддержка 10 дополнительных промежуточных серверов
DV-700-P5-LIC	Лицензия D-View 7.0, поддержка 5 дополнительных промежуточных серверов

Изображения

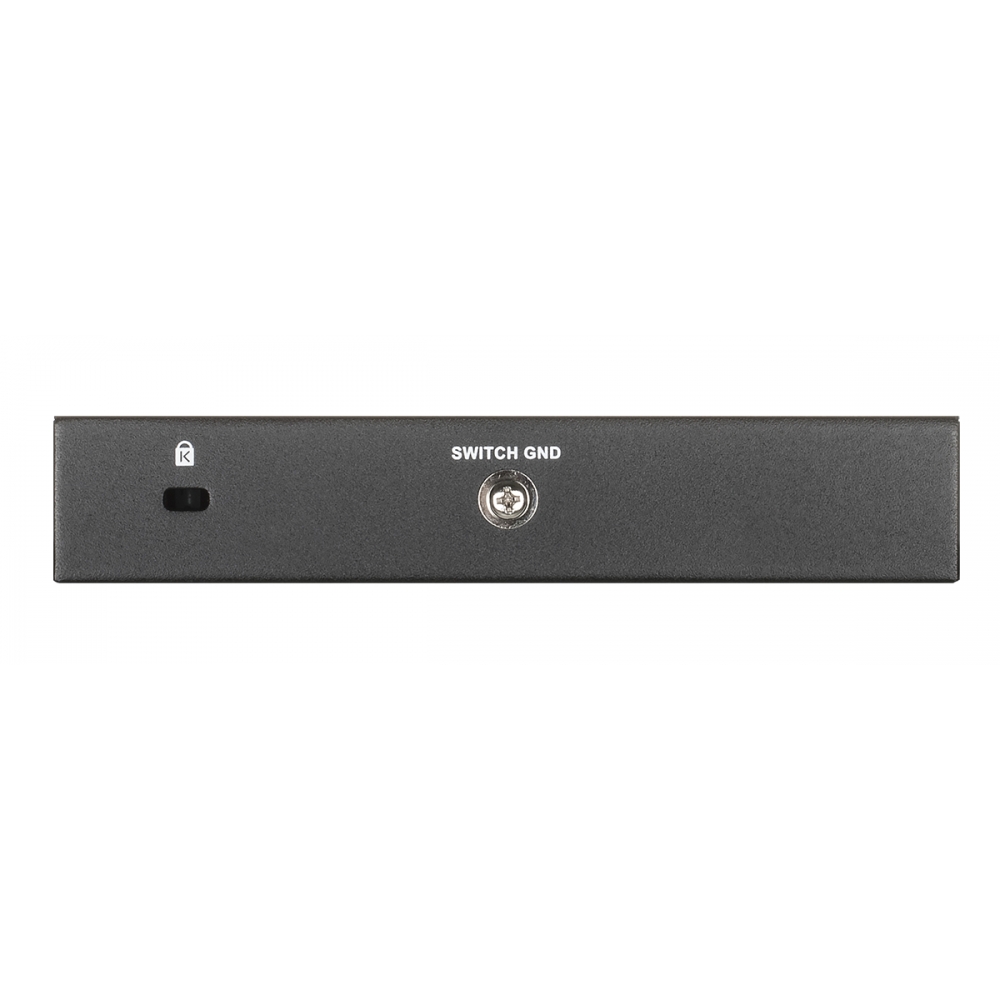

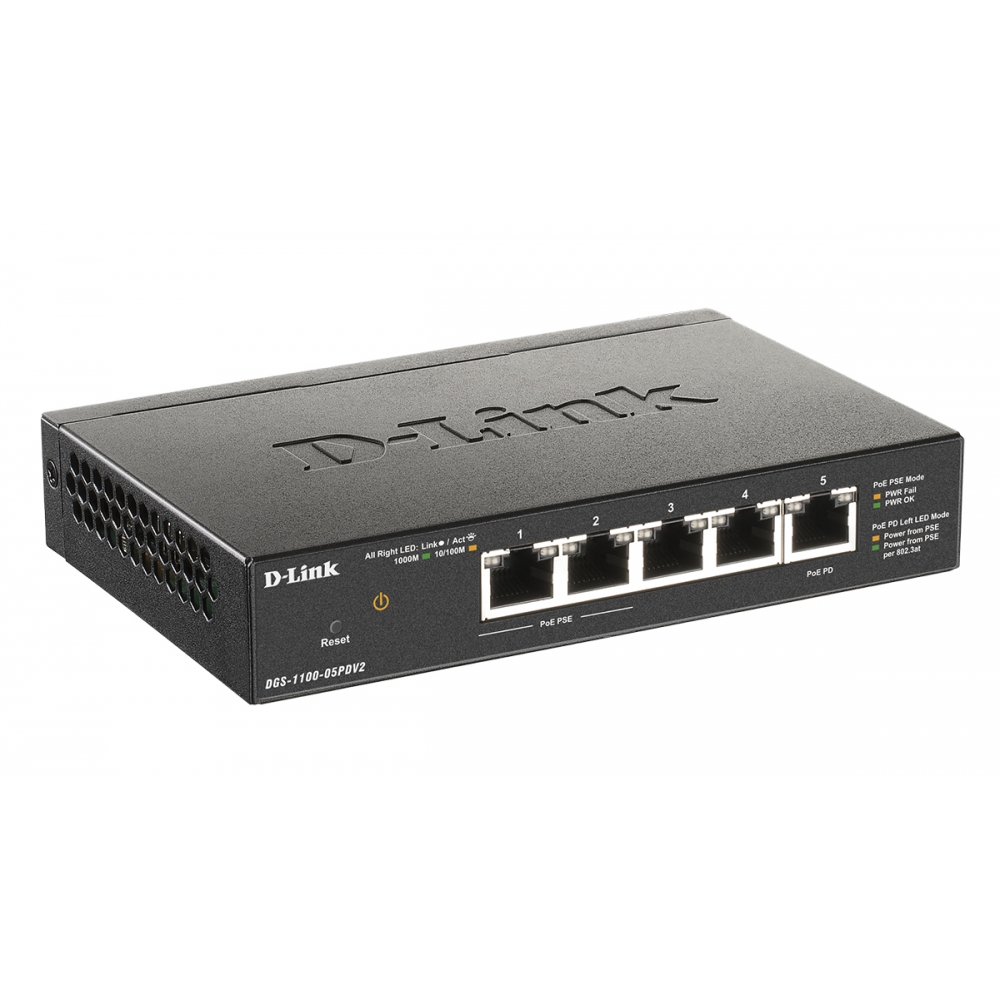

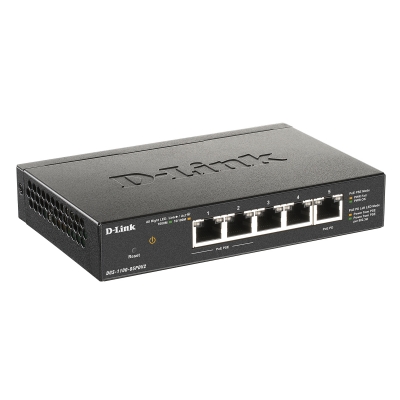

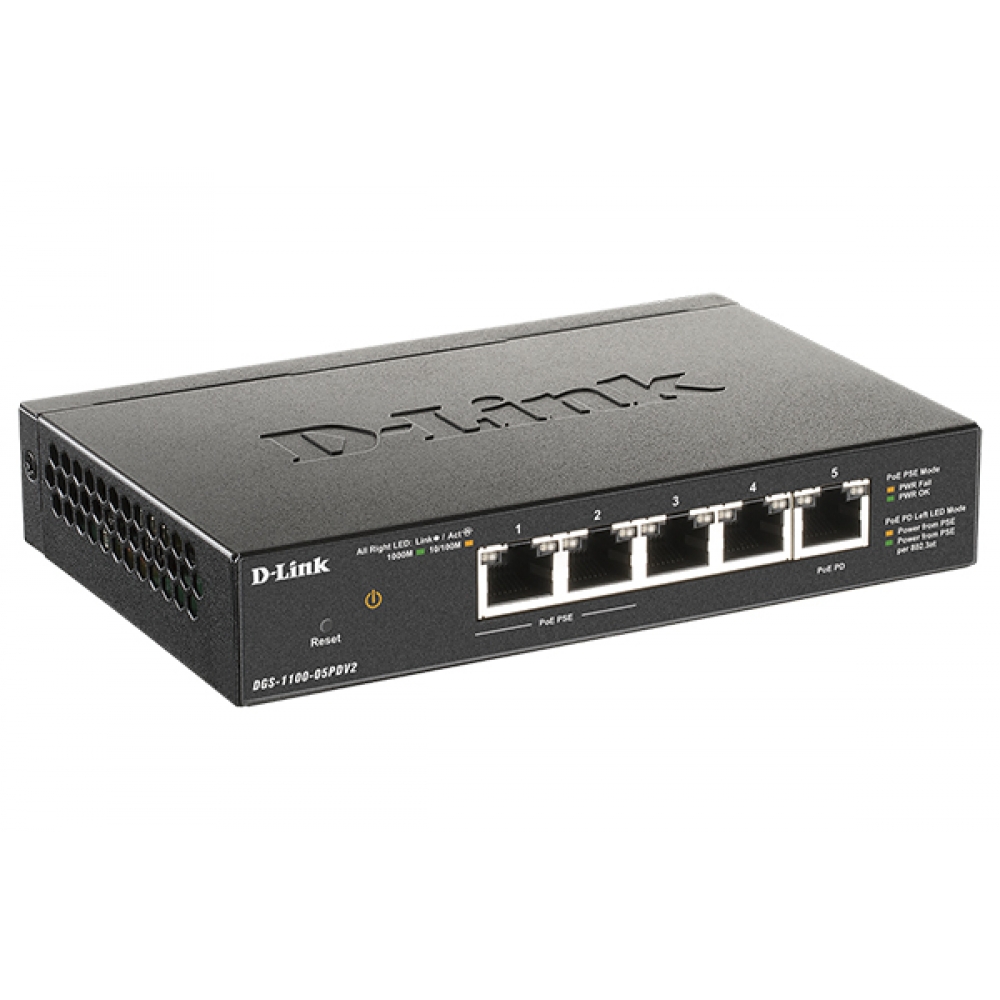

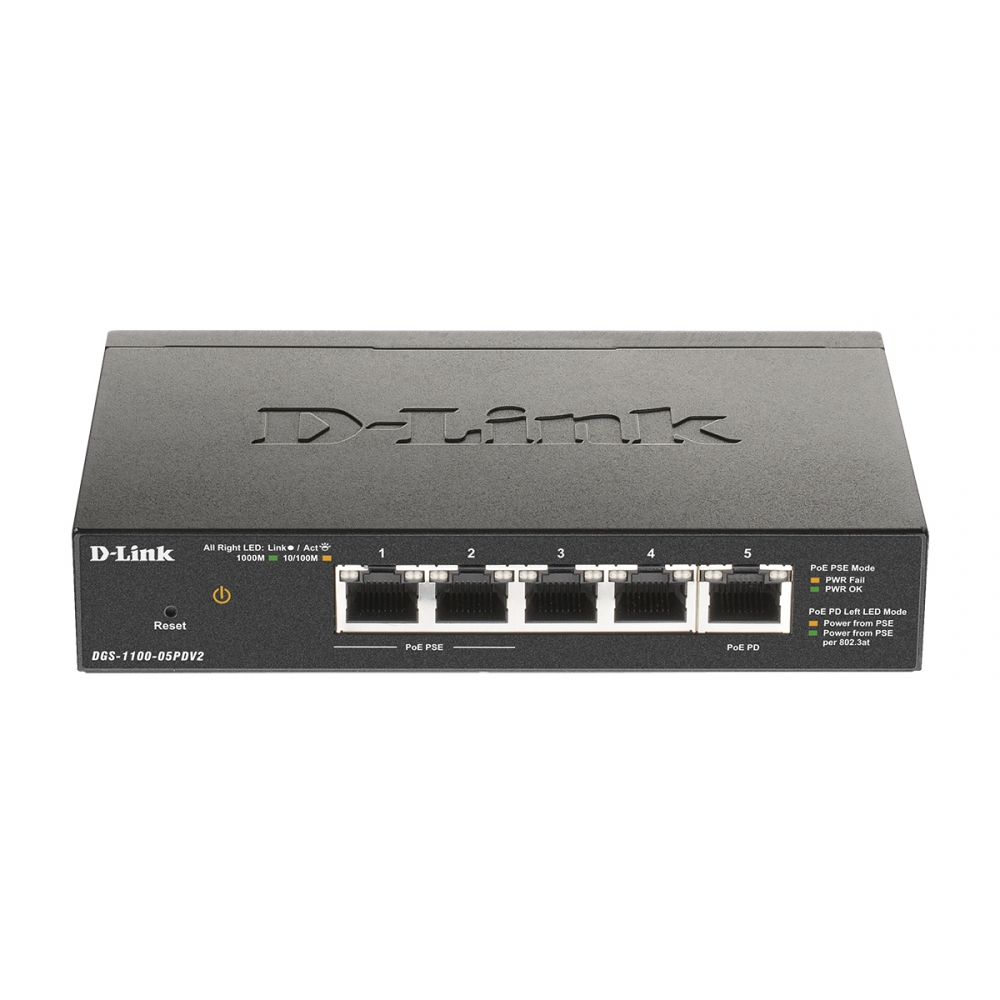

DGS-1100-05PDV2/A1 Вид спередиВид справаВид сзади
