D-Link DES-3526_RFB

Описание

Восстановленное в производственных условиях ранее эксплуатировавшееся оборудование. Предоставляется гарантия производителя 1 год.

Коммутаторы серии 10/100 Мбит/с D-Link DES-3500 являются взаимно стекируемыми коммутаторами уровня доступа, поддерживающими технологию Single IP Management (SIM, управление через единый IP-адрес). Эти коммутаторы, имеющие 24 или 48 10/100BASE-TX портов и 2 комбо-порта 1000BASE-T/SFP Gigabit Ethernet в стандартном корпусе для установки в стойку, разработаны для гибкого и безопасного сетевого подключения. Коммутаторы серии DES-3500 могут легко объединяться в стек и настраиваться вместе с любыми другими коммутаторами с поддержкой D-Link Single IP Management, включая коммутаторы 3-го уровня ядра сети, для построения части многоуровневой сети, структурированной с магистралью и централизованными быстродействующими серверами.

Управление через единый IP-адрес (Single IP Management)

Коммутаторы серии DES-3500 упрощают и ускоряют задачу управления, т.к. множество коммутаторов могут настраиваться, контролироваться и обслуживаться через уникальный IP-адрес с любой рабочей станции, имеющей Web-браузер.
Cтек управляется как единый объект, и все устройства стека определяются по единственному IP-адресу. С помощью встроенного Web-менеджера, можно получить информацию, представленную в виде дерева (Tree View) о членах стека и топологии сети с указанием месторасположения устройств стека и связей между ними. Это простое и достаточно эффективное Web-управление исключает необходимость установки дорогого ПО для SNMP-управления.

Расширенный функции безопасности

Серия DES-3500 обеспечивает расширенный набор функций безопасности для управления подключением и доступом пользователей. Этот набор включает Access Control Lists (ACL) на основе МАС-адресов, портов коммутатора, IP адресов и/или номеров портов TCP/UDP, аутентификацию пользователей 802.1х и контроль МАС-адресов. Помимо этого, DES-3500 обеспечивает централизованное управление административным доступом через TACACS+ и RADIUS. Вместе с контролем над сетевыми приложениями, эти функции безопасности обеспечивают не только авторизованный доступ пользователей, но и предотвращают распространение вредоносного трафика по сети

Расширенная производительность и доступность

Для повышения производительности и безопасности сети коммутаторы серии DES-3500 обеспечивает расширенную поддержку VLAN, включая GARP/GVRP, 802.1Q и асимметричные VLAN. Управление полосой пропускания позволяет установить лимит трафика для каждого порта, что дает возможность управлять объемом трафика на границе сети. Коммутатор поддерживает установку резервного источника питания. Другие характеристики включают поддержку 802.3ad Link Aggregation, 802.1d Spanning Tree, 802.1w Rapid Spanning Tree и 802.1s Multiple Spanning Tree для повышения надежности и доступности виртуального стека.

Многоуровневое качество обслуживания (QoS)

Серия DES-3500 имеет широкий набор многоуровневых (L2, L3, L4) QoS/CoS функций, для гарантии того, что критически важные сетевые сервисы, подобные VoIP, ERP, Intranet или видеоконференции будут обслуживаться с надлежащим приоритетом. Поддерживаются 4 очереди приоритетов для 802.1p/TOS/DiffServ с классификацией на основе МАС-адресов источника и приемник, IP-адресов источника или приемника и/или номеров портов TCP/UDP.

Характеристики

Количество портов

• 24 порта 10/100BASE-TX, 2 комбо-порта 1000BASE-T/MiniGBIC (SFP)

Стандарты и функции • IEEE 802.3 10BASE-T/802.3u 100BASE-TX • IEEE 802.3ab 1000BASE-T/802.3z 1000BASE-SX/LX • ANSI/IEEE 802.3 NWay автосогласование • IEEE 802.3x управление потоком • Автоматическое определение полярности MDI/MDIX • Зеркалирование портов

Поддержка SFP • IEEE 802.3z 1000BASE-LX (DEM-310GT трансивер) • IEEE 802.3z 1000BASE-SX (DEM-311GT трансивер) • IEEE 802.3z 1000BASE-LH (DEM-314GT трансивер) • IEEE 802.3z 1000BASE-ZX (DEM-315GT трансивер) • IEEE 802.3z 1000BASE-LX (DEM-330T трансивер) • IEEE 802.3z 1000BASE-LX (DEM-330R трансивер) • IEEE 802.3z 1000BASE-LX (DEM-331T трансивер) • IEEE 802.3z 1000BASE-LX (DEM-331R трансивер)

Программное обеспечение
VLAN • IEEE 802.1Q Tagged VLAN • VLAN на базе портов • GARP/GVRP • Максимальное количество VLAN на устройство: 255 VLAN (суммарно статических и динамических)

Очереди приоритетов (CoS) • Стандарт: IEEE 802.1p • Количеств очередей: 4

Классификация трафика (CoS)
Может быть основана на типах приложений, определенных пользователем: • TOS • Diffserv (DSCP) • На основе портов • На основе MAC-адреса • На основе IP -адреса • На основе номера порта TCP/UDP

Механизмы управления очередями приоритетов • Алгоритм строгой очереди приоритетов (Strict priority) и взвешенной справедливой очередности (weighted fair queuing)

Управление доступом • Функция Port security (макс. 20 МАС-адресов) • Управление доступом 802.1x на базе портов • Управление доступом 802.1x на базе MAC-адресов • SSH v.1, v.2 • SSL • Сегментация трафика (без или с тегами VLAN) • IP-MAC-Port Binding: 512 записей

Access Control List
• Многоуровневые ACL на основе:   -  Номера порта   - TOS   - Diffserv (DSCP)   - MAC-адреса   - IP -адреса   - Типа протокола пакета   - Номер порта TCP/UDP (на основе приложений, определенных пользователем)   - Полезной информации TCP/UDP (на основе содержимого пакета, определяемого пользователем)   - Определение ACL для каждого порта

Протокол Spanning Tree • Совместимость с 802.1D Spanning Tree • 802.1w Rapid Spanning Tree • 802.1s Multiple Spanning Tree • Фильтрация BPDU для каждого порта • Поддержка STP Loopback Detection

Групповая рассылка IP • IGMP v.3 Snooping (максимально 128 групп) • Возможность определения VLAN для групповой рассылки • IGMP Fast Leave • Определяемое пользователем ограничение диапазона IP-адресов групповой рассылки для каждого порта • ISM VLAN

Агрегирование портов • Максимальное количество портов в транковой группе: 8 • Максимальное количество транковых групп на устройство: 6 • Рабочий режим: распределение нагрузки • Статические и динамические режимы Link Aggregation (LACP), совместимые с 802.3ad

Функции повышения производительности • Сегментация трафика • Управление полосой пропускания (для портов Fast Ethernet – шаг 1 Мбит/с, для портов Gigabit Ethernet – шаг 8 Мбит/с)

Производительность

Коммутационная фабрика • 8.8 Гбит/с

Скорость передачи пакетов • 6.6 млн. пакетов в сек.

Метод коммутации • Store-and-forward

Размер таблицы MAC-адресов • 8 K записей на устройство

Изучение MAC-адресов • Динамическое: автоматическое обновление • Статическое: определенное пользователем

Буфер RAM • 16 Mб на устройство

Настройка и управление

Управление • Single IP Management v.1 • SNMP v.1, v.2c, v.3 • Web-интерфейс • Мониторинг трафика с помощью графического интерфейса Web GUI • Просмотр MAC –адресов через Web-интерфейс • CLI (command line interface) • RMON мониторинг • Telnet сервер (до 8 сессий) • Аутентификация TACACS+ при административном доступе к коммутатору • Аутентификация RADIUS при административном доступе к коммутатору • SYSLOG • Поддержка двух копий ПО (Dual Images) • Функция Back-Door • Описание портов • Просмотр утилизации процессора • RFC 2030 SNTP (Simple Network Time Protocol) • Интерфейсы CIT и NMS (через протокол SNMP) • VT-100 CLI (command line interface) • Поддержка DHCP/Bootp Relay и DHCP Relay Agent Option 82 • Сетевое управление через интерфейс Ethernet • Включение/отключение удаленного управления через Telnet, Web, SNMP • Просмотр состояния портов через Web-интерфейс • Добавление, удаление, изменение конфигурации коммутатора • Поддержка настройки нескольких портов в одно и тоже время • NVRAM для хранения программного обеспечения и конфигурации, поддержка удаленного обновления по TFTP • RFC 3164 Syslog удаленная загрузка по трем различным уровням

MIB • 802.1Q Q-BRIDGE-MIB (RFC 2674) • 802.1p P-BRIDGE-MIB (RFC 2674) • MIB-II (RFC 1213) • Bridge MIB (RFC 1493) • RMON MIB (RFC 1757) • IGMP MIB (RFC 2833) • IF MIB (RFC 2233) • Ethernet-like MIB (RFC 1643) • PING-MIB and TRACEROUTE-MIB (RFC 2925) • ICMP Ping by MIB • Rate limiting by MIB • Save configuration by MIB • 802.1w setting and read by MIB • Port interface MIB-II trap (RFC 1215) • D-Link enterprise MIB

Группы RMON • 1, 2, 3, 9 (Alarm, Statistics, History, Event)

Получение IP-адреса • Через DHCP клиент, Bootp клиент

Обновление программного обеспечения • TFTP

Консольный порт • DB-9 RS-232 DCE
DDM (Digital Diagnostics Monitoring)
• Да

Индикаторы

• На устройство:
  - Power
  - Console
  - RPS
• На порт:
  - 10/100 Mbps
  - GE

Питание

• 100 ~ 240 В, 50/60 Гц • Внутренний универсальный источник питания

Резервный источник питания

• Разъем для подключения к внешнему резервному источнику питания
• DPS-200 - резервный источник питания 60 Ватт

Потребляемая мощность

• 23 Ватт (макс.)

Вентиляция

• 40мм x 40мм DC вентилятор x 1

Размеры

• 441 x 207 x 44 мм (только устройство) • 19" - для установки в шкаф, 1 U высота

Вес

• 2.56 кг (только устройство)

Рабочая температура

• 0^o до 40^o C

Температура хранения

• -40^o до 70^o C

Влажность

• От 5% до 95% без образования конденсата

Классы безопасности (EMI)

• FCC Class A • CE Class A • C-Tick

Безопасность

• CSA International

MTBF

• 53818 часов

Сертификаты

Декларация о соответствии в области связи на DES-3526
Декларация о соответствии ЕАЭС N RU Д-TW.БЛ08.В.02755/20, срок действия до 03.03.2025

Заказ

DES-3526_RFB	Восстановленный в производственных условиях управляемый коммутатор 2 уровня с 24 портами 10/100Base-TX, 2 комбо-портами 1000Base-T/SFP (H/W А3/А4), с поддержкой функционала диагностики портов, без пластиковой накладки на переднюю панель. Поставляется в комплекте с кабелем питания и креплениями 19", упакован в коробку. (Ранее эксплуатировавшееся оборудование, предоставляется гарантия производителя до 12 месяцев.)
DES-3526_RFB/A11	Восстановленный в производственных условиях управляемый коммутатор 2 уровня с 24 портами 10/100Base-TX, 2 комбо-портами 1000Base-T/SFP (H/W А1), без поддержки функционала диагностики портов, с металлической передней панелью. Поставляется в комплекте с кабелем питания и креплениями 19", упакован в коробку. (Ранее эксплуатировавшееся оборудование, предоставляется гарантия производителя до 12 месяцев.)
DES-3526_RFB/A12	Восстановленный в производственных условиях управляемый коммутатор 2 уровня с 24 портами 10/100Base-TX, 2 комбо-портами 1000Base-T/SFP (H/W А1), с поддержкой функционала диагностики портов и металлической передней панелью. Поставляется в комплекте с кабелем питания и креплениями 19", упакован в коробку. (Ранее эксплуатировавшееся оборудование, предоставляется гарантия производителя до 12 месяцев.)
DES-3526_RFB/A32	Восстановленный в производственных условиях управляемый коммутатор 2 уровня с 24 портами 10/100Base-TX, 2 комбо-портами 1000Base-T/SFP (H/W А3), с поддержкой функционала диагностики портов и пластиковой накладкой на переднюю панель, доработанной под установку SFP-трансивера. Поставляется в комплекте с кабелем питания и креплениями 19", упакован в коробку. (Ранее эксплуатировавшееся оборудование, предоставляется гарантия производителя до 12 месяцев.)
DES-3526_RFB/A33	Восстановленный в производственных условиях управляемый коммутатор 2 уровня с 24 портами 10/100Base-TX, 2 комбо-портами 1000Base-T/SFP (H/W А3), с поддержкой функционала диагностики портов и пластиковой накладкой на переднюю панель. Поставляется в комплекте с кабелем питания и креплениями 19", упакован в коробку. (Ранее эксплуатировавшееся оборудование, предоставляется гарантия производителя до 12 месяцев.)
DES-3526_RFB/A42	Восстановленный в производственных условиях управляемый коммутатор 2 уровня с 24 портами 10/100Base-TX, 2 комбо-портами 1000Base-T/SFP (H/W А4), с поддержкой функционала диагностики портов и пластиковой накладкой на переднюю панель, доработанной под установку SFP-трансивера. Поставляется в комплекте с кабелем питания и креплениями 19", упакован в коробку. (Ранее эксплуатировавшееся оборудование, предоставляется гарантия производителя до 12 месяцев.)
DES-3526_RFB/A43	Восстановленный в производственных условиях управляемый коммутатор 2 уровня с 24 портами 10/100Base-TX, 2 комбо-портами 1000Base-T/SFP (H/W А4), с поддержкой функционала диагностики портов и пластиковой накладкой на переднюю панель. Поставляется в комплекте с кабелем питания и креплениями 19", упакован в коробку. (Ранее эксплуатировавшееся оборудование, предоставляется гарантия производителя до 12 месяцев.)
DES-3526_RFB/A21	Восстановленный в производственных условиях управляемый коммутатор 2 уровня с 24 портами 10/100Base-TX, 2 комбо-портами 1000Base-T/SFP (H/W А2), без поддержки функционала диагностики портов, с металлической передней панелью. Поставляется в комплекте с кабелем питания и креплениями 19", упакован в коробку. (Ранее эксплуатировавшееся оборудование, предоставляется гарантия производителя до 12 месяцев.)
DES-3526_RFB/A22	Восстановленный в производственных условиях управляемый коммутатор 2 уровня с 24 портами 10/100Base-TX, 2 комбо-портами 1000Base-T/SFP (H/W А2), с поддержкой функционала диагностики портов и металлической передней панелью. Поставляется в комплекте с кабелем питания и креплениями 19", упакован в коробку. (Ранее эксплуатировавшееся оборудование, предоставляется гарантия производителя до 12 месяцев.)

  Дополнительное программное обеспечение

DV-700-N25-LIC

      D-View 7 с лицензией на 25 узлов DV-700-N50-LIC

      D-View 7 с лицензией на 50 узлов DV-700-N100-LIC

   D-View 7 с лицензией на 100 узлов DV-700-N250-LIC

    D-View 7 с лицензией на 250 узлов DV-700-N500-LIC

    D-View 7 с лицензией на 500 узлов DV-700-N1000-LIC

  D-View 7 с лицензией на 1000 узлов DV-700-P5-LIC

         D-View 7 с 5 лицензиями для промежуточных серверов DV-700-P10-LIC

       D-View 7 с 10 лицензиями для промежуточных серверов DV-700-P25-LIC

     D-View 7 с 25 лицензиями для промежуточных серверов DV-700-P50-LIC

      D-View 7 с 50 лицензиями для промежуточных серверов DV-700-P100-LIC

     D-View 7 со 100 лицензиями для промежуточных серверов   Дополнительные мини GBIC SFP трансиверы DEM-310GT Трансивер SFP 1000BASE-LX, SMF, макс. расстояние до 10 км,3.3В
DEM-311GT Трансивер SFP 1000BASE-SX, MMF, макс. расстояние до 550 м, 3.3В
DEM-312GT2 Трансивер SFP 1000BASE-SX, MMF, макс. расстояние до 2 км, 3.3В
DEM-314GT Трансивер SFP 1000BASE-LH, SMF, макс. расстояние до 50 км, 3.3В
DEM-315GT Трансивер SFP 1000BASE-ZX, SMF, макс. расстояние до 80 км, 3.3В
DEM-330T Трансивер SFP 1000BASE-LX, SMF, макс. расстояние до 10 км, 3.3В, WDM (Tx: 1550 nm, Rx: 1310 nm)
DEM-330R Трансивер SFP 1000BASE-LX, SMF, макс. расстояние до 10 км, 3.3В, WDM (Tx: 1310 nm, Rx:1550 nm)
DEM-331T Трансивер SFP 1000BASE-LX, SMF, макс. расстояние до 40 км, 3.3В, WDM (Tx: 1550 nm, Rx: 1310 nm)
DEM-331R Трансивер SFP 1000BASE-LX, SMF, макс. расстояние до 40 км, 3.3В, WDM (Tx: 1310 nm, Rx:1550 nm)
DGS-712 Трансивер SFP 1000BASE-T, макс. длина 100 м 3.3В

Изображения

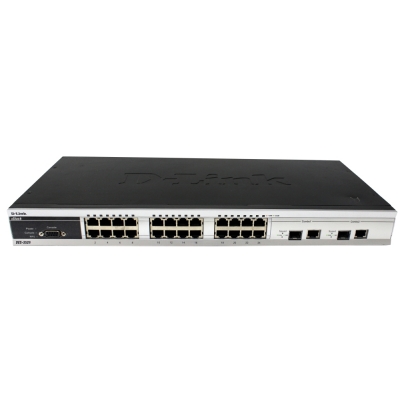

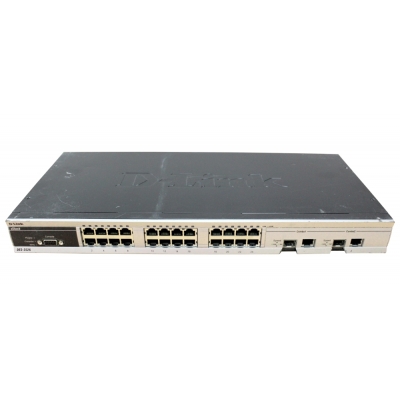

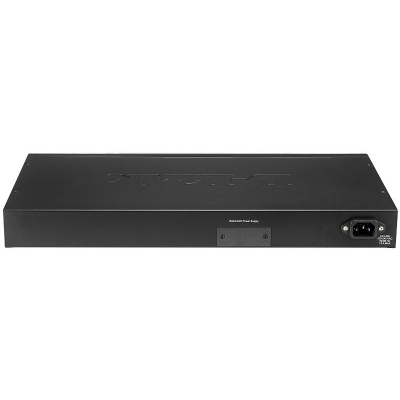

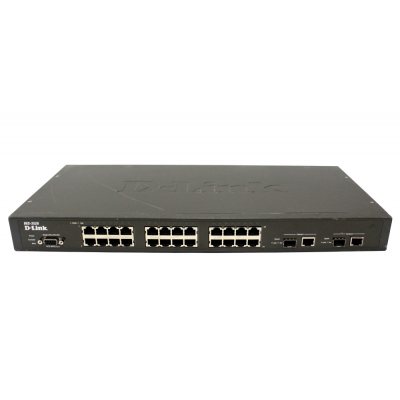

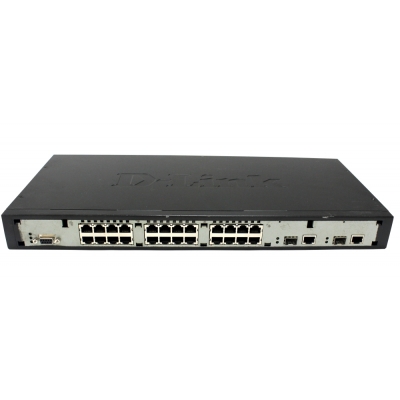

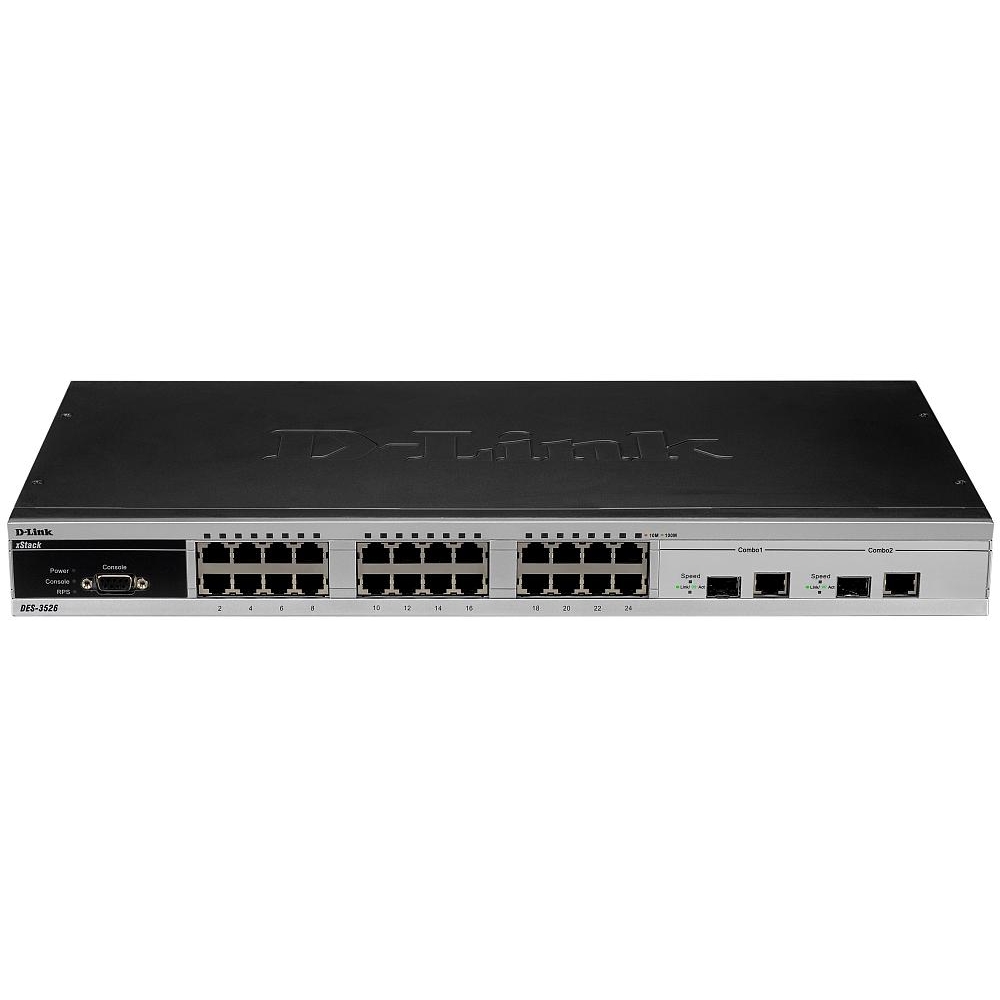

DES-3526_RFB/RFB с металлической передней панелью Вид спередиВид сзадиВид спередиDES-3526_RFB/RFB с пластиковой накладкой на переднюю панель Вид спередиDES-3526_RFB/RFB с пластиковой накладкой на переднюю панель, доработанной под установку SFP-трансивера Вид спередиDES-3526_RFB/RFB без пластиковой накладки на переднюю панель Вид спереди
