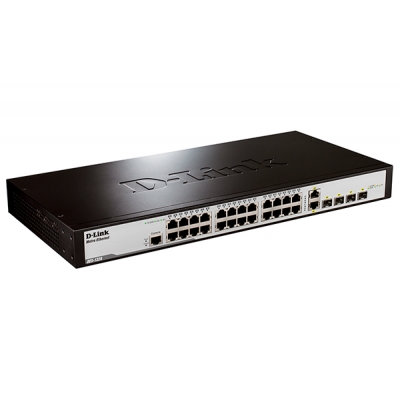

D-Link DES-1228/ME_RFB

Описание

Восстановленное в производственных условиях ранее эксплуатировавшееся оборудование. Предоставляется гарантия производителя 1 год.
Серия коммутаторов DES-1228/ME включает в себя управляемые коммутаторы Fast Ethernet  уровня 2 «premium» класса. Обладая расширенным функционалом, устройства DES-1228/ME являются недорогим решением по созданию безопасной и высокопроизводительной сети. Отличительными особенностями данного коммутатора являются высокая плотность портов, 4 гигабитных порта Uplink, небольшой шаг изменения настроек для управления полосой пропускания и улучшенное сетевое управление. Эти коммутаторы позволяют оптимизировать сеть как по функционалу, так и по стоимостным характеристикам. Коммутаторы серии DES-1228/ME являются оптимальным решением как по функционалу, так и по стоимостным характеристикам.   Высокая плотность портов и SFP-порты

Коммутатор серии DES-1228/ME оснащен 24 портами Fast Ethernet, а также 4 портами Gigabit Ethernet, включая 2 комбо-порта 1000Base-T/SFP, которые поддерживают как трансиверы SFP Gigabit, так и 100BASE-FX.   Безопасность и доступность

Коммутаторы серии DES-1228/ME поддерживают управление доступом 802.1X на основе порта/хоста, Guest VLAN, а также аутентификацию RADIUS и TACACS+ для непосредственного управления доступом в сети. Функция IP-MAC-Port Binding обеспечивает привязку IP-адреса источника к соответствующему МАС-адресу для определенного номера порта, способствуя расширению управления доступом. Встроенная функция D-Link Safeguard Engine обеспечивает идентификацию и приоритезацию пакетов, предназначенных для обработки CPU, для предотвращения зловредных атак на трафик в сети и защиты операций, выполняемых коммутатором. Помимо этого, функция Списки управления доступом (ACL)  позволяет увеличить безопасность сети и повысить производительность коммутатора.   Улучшенная гибкость и производительность сети

Для обеспечения большей гибкости сети  коммутаторы серии DES-1228/ME поддерживают протоколы 802.1D-2004 edition, 802.1w  и  802.1s Spanning  Tree Protocols (STP). Протоколы STP позволяют организовать резервный маршрут, обеспечивая, таким образом, передачу и прием пакетов даже в случае неисправности любого коммутатора в сети при работе в режиме моста. Коммутаторы также поддерживают функцию link aggregation  802.3ad, что позволяет объединять в группы несколько портов, увеличивая при этом полосу пропускания и повышая работоспособность. Коммутаторы поддерживают стандарт 802.1p для управления качеством обслуживания (QoS). Данный стандарт позволяет классифицировать трафик в реальном времени на 8 уровней приоритетов, по 4 очереди. Классификация пакетов осуществляется на основе TOS, DSCP, MAC-адресов, IP-адресов, IPv4, VLAN ID, номера порта TCP/UDP, типа протокола и содержимого пакетов, определяемого пользователем. Это позволяет настроить работу таких приложений, как VoIP, потоковое мультимедиа.         Управление трафиком и полосой пропускания

Функция управления полосой пропускания позволяет сетевым администраторам определять уровень пропускной способности для каждого порта с шагом до 64кбит/с. Коммутаторы также поддерживают функцию управления широковещательным штормом, которая сводит к минимуму вероятность вирусных атак в сети. Функция зеркалирования портов упрощает диагностику трафика, а также помогает администраторам следить за производительностью коммутатора и изменять ее в случае необходимости. Коммутаторы серии DES-1228/ME поддерживают функцию IGMP Snooping, что позволяет сократить многоадресный трафик и оптимизировать производительность сети.   Управление

Коммутаторы серии DES-1228/ME поддерживают стандартизированные протоколы управления, такие как SNMP,  RMON,  Telnet,  аутентификацию SSH и DHCP  Relay  Option  82. Дружественный пользователю Web-интерфейс обеспечивает простоту управления. Функция DHCP Autoconfiguration позволяет администраторам заранее установить настройки и сохранить их на TFTP-сервере. После этого коммутаторы могут получить с сервера IP-адреса и предварительно введенные  настройки конфигурации. Протокол Link Layer Discovery Protocol (LLDP) является хорошим средством для управления топологией сети, позволяя сетевому устройству оповещать  локальную сеть о своем существовании и характеристиках.  Каждый порт коммутатора также поддерживает функцию диагностики кабеля, что позволяет определить различные неисправности кабеля, включая несоответствие длины кабеля или его характеристик.

Характеристики

Аппаратная версия

• B1   Размер

• Ширина для установки в 19” стандартную стойку, высота 1U   Интерфейс

• 24 порта 10/100BASE-TX • 2 комбо-порта 10/100/1000BASE-T/SFP • 2 порта 100/1000BASE-X SFP (для ревизии /В)   2 порта 100/1000BASE-T (для ревизии /A)   Консольный порт

• RJ-45   Производительность

• Коммутационная матрица: 12,8 Гбит/с • Скорость перенаправления 64-байтных пакетов: 9.5 Mpps • Размер таблицы МАС-адресов: 8K • SDRAM для CPU: 64 МБ • Буфер пакетов: 384 КБ • Flash-память:    8 МБ • Jumbo-фрейм (2048 байт с тегом, 2044 байт без тега)      Индикаторы диагностики

• Power (на устройство) • Console (на устройство) • Link/Activity (на порт) • Индикатор скорости (на порт)     Программное обеспечение

Функции уровня 2

• Таблица МАС-адресов: 8К • Размер Jumbo-фреймов до 2048 байт • IGMP Snooping:   - IGMP v1/v2 Snooping   - Поддержка до 256 групп   - IGMP Snooping Fast Leave на основе порта   - IPv6 Multicast Filtering • MLD Snooping • Spanning Tree:   - 802.1D-2004 Edition STP   - 802.1w RSTP   - 802.1s MSTP   - Root Restriction (Ограничение корней) • Функция Loopback Detection (LBD) • Link aggregation  802.3ad:   - Макс. кол-во групп – 6, 8 портов на группу • Зеркалирование портов:   - Поддержка зеркалирования в режимах One-to-One, Many-to-One, на основе потока • Управление потоком:   - Управление потоком 802.3x   - Предотвращение блокировки HOL   VLAN

• 802.1Q Tagged VLAN • VLAN Trunking • Группы VLAN:   -  Макс. 4K VLAN • VLAN на основе порта • GVRP:   - Макс. 255 динамических VLAN • Ассиметричный  VLAN • ISM VLAN • QinQ¹   Качество обслуживания (QoS)

• Управление полосой пропускания:   - На основе порта (входящее/исходящее, с шагом до 62,5кбит/с)   - На основе потока (входящее, с шагом до 62,5кбит/с) • 4 очереди на порт • 802.1p • Обработка очередей:   - Strict   - Weighted Round Robin (WRR) • CoS на основе:   - Порта коммутатора   - VLAN ID   - Очереди приоритетов 802.1p   - МАС-адреса   - IP-адреса   - DSCP   - Типа протокола   - Порта TCP/UDP   Списки управления доступом (ACL)

• До 256 правил доступа • ACL на основе:   - Приоритета 802.1p   - VLAN ID   - МАС-адреса   - Ether Type   - IP-адреса   - DSCP   - Типа протокола   - Номера порта TCP/UDP • CPU Interface Filtering   Безопасность

• SSH v2 • Безопасность порта - До 16 МАС-адресов на порт • Управление широковещательным/многоадресным/одноадресным штормом • Сегментация трафика • IP-MAC-Port Binding (IMPB):   - Проверка пакетов ARP   - Проверка пакетов IP   - Поддержка до 500 адресных записей на устройство • Функция D-Link  Safeguard Engine • Microsoft® NAP   - Поддержка 802.1Х  NAP   - Поддержка DHCP NAP   AAA

• 802.1X:    - Управление доступом на основе порта  - Управление доступом на основе хоста  - Назначение Dynamic VLAN • Guest VLAN   • Ведение учетных записей RADIUS • Аутентификация RADIUS и TACACS•  для доступа к коммутатору   Управление

• Web-интерфейс • Интерфейс командной строки (CLI) • Cервер/клиент Telnet • TFTP-клиент • X-модем • Z-модем • SNMP v1/v2c/v3 • SNMP Traps • RMON v1:   - Поддержка групп 1, 2, 3, 9 • RMON v2:   - Поддержка группы ProbeConfig • BootP/DHCP-клиент • DHCP Autoconfiguration • DHCP Relay • DHCPv6 Relay • DHCP Relay Option 82   • Системный Журнал   • Поддержка двух версий ПО • Мониторинг CPU • SNTP   • LLDP   • Команда Debug • Диагностика кабеля   Стандарты MIB/IETF

• RFC2866 Ведение учетных записей RADIUS • RFC2138 RFC2139 Аутентификация RADIUS для управления доступом • RFC1492 Аутентификация TACACS • для управления доступом • RFC2068 HTTP • RFC768 UDP • RFC783 TFTP • RFC791 IP • RFC792 ICMP • RFC793 TCP • RFC826 ARP • RFC854 Telnet • RFC783 TFTP • RFC1157, 1901, 1908, 2570, 2575 SNMP • RFC2819 RMON v1 • RFC951, 1542 BootP/DHCP-клиент • RFC3046 DHCP relay • RFC3164, 3195 Системный Журнал • RFC1213 MIB II • RFC1493 Bridge • RFC1907 SNMP v2 MIB • RFC1757, 2819 RMON • RFC2021 RMON v2 • RFC1643, 2358, 2665 Ether-like MIB • RFC2674 802.1p • RFC2233, 2863 IF MIB • RFC2618 Клиент аутентификации RADIUS • RFC2620 MIB клиента учетной записи RADIUS • RFC2925 Ping и TRACEROUTE • Private MIB                    MTBF (Часы)

• 701 661 ч   Тепловыделение

• 64,1 БТЕ/час   Питание на входе

• 100-240 В переменного тока, 50-60 Гц, внутренний универсальный источник питания   Максимальная потребляемая мощность

• 14,2 Вт   Размеры

• 441х207х44   Вентиляторы DC

• Пассивная система охлаждения   Защита от статического электричества

• Все порты 10/100 Мбит/с поддерживают стандарт IEC61000-4-5 10/700us встроенной защиты от статического электричества 6 кВ   Рабочая температура

• От 0˚ до 40˚ C   Температура хранения

• От -40˚ до 70˚ C   Рабочая влажность

• От 5% до 95% без конденсата   EMI

• FCC Class A, CE, C-Tick, VCCI Class A   Сертификаты безопасности

• cUL, LVD ¹Только для ревизии B

Сертификаты

Заказ

DES-1228/ME_RFB/B1	Восстановленный в производственных условиях управляемый коммутатор 2 уровня с 24 портами 10/100Base-TX, 2 портами 100/1000Base-X SFP и 2 комбо-портами 100/1000Base-T/SFP. Поставляется в комплекте с кабелем питания и креплениями 19", упакован в коробку. (Ранее эксплуатировавшееся оборудование, предоставляется гарантия производителя до 12 месяцев.)
DES-1228/ME_RFB/A1	Восстановленный в производственных условиях управляемый коммутатор 2 уровня с 24 портами 10/100Base-TX, 2 портами 100/1000Base-T и 2 комбо-портами 100/1000Base-T/SFP. Поставляется в комплекте с кабелем питания и креплениями 19", упакован в коробку. (Ранее эксплуатировавшееся оборудование, предоставляется гарантия производителя до 12 месяцев.)
DES-1228/ME_RFB/A2	Восстановленный в производственных условиях управляемый коммутатор 2 уровня с 24 портами 10/100Base-TX, 2 портами 100/1000Base-T и 2 комбо-портами 100/1000Base-T/SFP. Поставляется в комплекте с кабелем питания и креплениями 19", упакован в коробку. (Ранее эксплуатировавшееся оборудование, предоставляется гарантия производителя до 12 месяцев.)
Дополнительные трансиверы SFP
DEM-310GT	1000BASE-LX, одномодовое оптоволокно, 10км
DEM-311GT	1000BASE-SX, многомодовое оптоволокно, 500м
DEM-312GT2	1000BASE-SX, многомодовое оптоволокно, 2км
DEM-314GT	1000BASE-LH, одномодовое оптоволокно, 50км
DEM-315GT	1000BASE-ZX, одномодовое оптоволокно, 80км
DEM-210	100BASE-FX, одномодовое оптоволокно, 15км
DEM-211	100BASE-FX, многомодовое оптоволокно, 2км
DEM-302S-LX	1000Base-LX, одномодовое оптоволокно, 2 км
Дополнительные трансиверы WDM SFP
DEM-330T	1000BASE-LX, длина волны Tx:1550нм Rx:1310нм, одномодовое оптоволокно, 10км
DEM-330R	1000BASE-LX, длина волны Tx:1310нм Rx:1550нм, одномодовое оптоволокно, 10км
DEM-331T	1000BASE-LX, длина волны Tx:1550нм Rx:1310нм, одномодовое оптоволокно, 40км
DEM-331R	1000BASE-LX, длина волны Tx:1310нм vRx:1550нм, одномодовое оптоволокно, 40км
DEM-220T	100BASE-BX, длина волны Tx:1550нм Rx:1310нм, одномодовое оптоволокно, 20км
DEM-220R	100BASE-BX, длина волны Tx:1310нм Rx:1550нм, одномодовое оптоволокно, 20км
DEM-302S-BXD	1000BASE-BX, длина волны Tx:1550нм, Rx:1310нм, одномодовое оптоволокно, 2км
DEM-302S-BXU	1000BASE-BX, длина волны Tx:1310нм, Rx:1550нм, одномодовое оптоволокно, 2км

Изображения

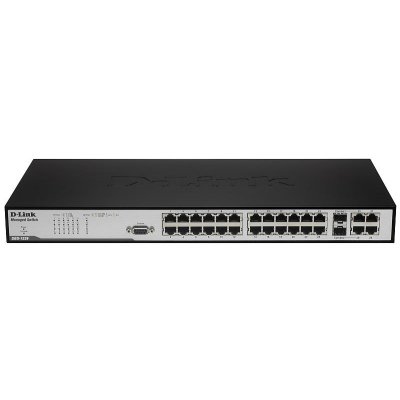

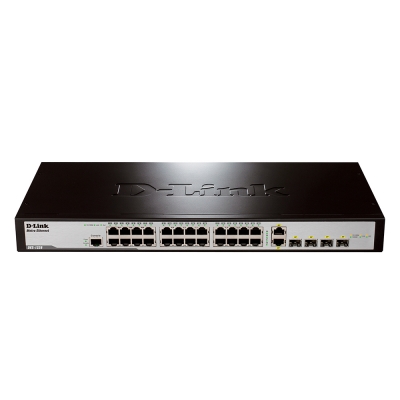

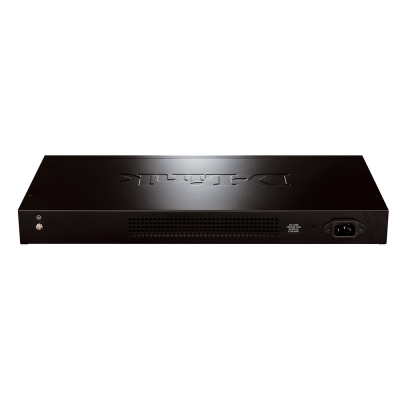

DES-1228/ME_RFB/B Вид спередиВид сзадиDES-1228/ME_RFB/A Вид спереди
