D-Link DAP-2680, Power over Ethernet

Описание

	Современный стандарт беспроводной связи 802.11ac Общая скорость беспроводного соединения – до 1750 Мбит/с1
	Поддержка D-Link Central WiFiManager Поддержка программного контроллера для управления точками доступа
	2 диапазона частот Одновременная работа в двух диапазонах частот 2,4 ГГц и 5 ГГц
	Поддержка PoE Поддержка Power over Ethernet (PoE) позволяет передавать данные и питание по одному Ethernet-кабелю

Беспроводная точка доступа DAP-2680 с поддержкой технологии PoE, разработанная для использования в сетях предприятий малого и среднего бизнеса, позволяет сетевым администраторам воспользоваться возможностями управляемой и защищенной беспроводной сети: два диапазона частот, высокая скорость передачи данных, различные режимы работы, расширенные функции сетевого управления, настройки безопасности и т.д.   Высокоскоростное беспроводное соединение DAP-2680 обеспечивает надежное беспроводное соединение c помощью новейшего стандарта 802.11ac Wave 2 на скорости¹ до 450 Мбит/с в диапазоне 2,4 ГГц и 1300 Мбит/с в диапазоне 5 ГГц. Благодаря данной возможности, а также поддержке функции Wi-Fi Multimedia™ (WMM) Quality of Service (QoS) точка доступа является идеальным решением для передачи аудио, видео и голосовых приложений. Функционал QoS позволяет устройству автоматически приоритизировать сетевой трафик в соответствии с требованиями различных приложений, например, HD видео или VoIP. Правила для приоритизации трафика могут быть настроены через Web-интерфейс DAP-2680: доступны стандартные или пользовательские (настраиваемые) правила приоритетов. Кроме того, DAP-2680 поддерживает функцию балансировки нагрузки для обеспечения максимальной производительности за счет ограничения количества пользовательских подключений на точку доступа.   Технология MU-MIMO Беспроводная точка доступа D-Link DAP-2680 поддерживает технологию MU-MIMO (Multi-User Multiple Input Multiple Output), благодаря которой может одновременно передавать независимые потоки данных нескольким клиентам через разные антенны. Это позволяет более эффективно использовать радиоканал для передачи данных и значительно увеличивает общую пропускную способность сети. DAP-2680 поддерживает технологию 3x3 MU-MIMO, обеспечивая максимальную производительность беспроводной сети.   Многофункциональность DAP-2680 позволяет сетевым администраторам создать управляемую и надежную беспроводную двухдиапазонную сеть с оптимальным покрытием. Устройство поддерживает работу в диапазонах 2,4 ГГц (802.11b, 802.11g и 802.11n) и 5 ГГц (802.11a, 802.11n и 802.11ac). Точку доступа можно разместить на потолке, стене или столе в зависимости от требований проекта. DAP-2680 поддерживает стандарт 802.3at Power over Ethernet, что позволяет установить это устройство в местах, где недоступны электрические розетки.   Безопасность С целью защиты беспроводной сети DAP-2680 поддерживает технологии шифрования WPA и WPA2 (802.11i), а также внутренний RADIUS-сервер, позволяющий пользователям создавать учетные записи в самом устройстве. Точка доступа также поддерживает фильтрацию по MAC-адресам, сегментацию беспроводной сети, отключение широковещания SSID, обнаружение несанкционированных точек доступа и функцию вещания беспроводной сети по расписанию. DAP-2680 поддерживает до 8 VLAN на частотный диапазон, что позволяет использовать несколько SSID для сегментации трафика в сети. Также в точке доступа реализован механизм изоляции беспроводного клиента, который ограничивает прямое взаимодействие типа “клиент-клиент”. Кроме того, DAP-2680 поддерживает Network Access Protection (NAP), функцию Windows Server® 2008, позволяющую сетевым администраторам задать несколько уровней сетевого доступа, исходя из нужд каждого клиента.   Несколько режимов работы DAP-2680 поддерживает несколько режимов работы: Access Point, Wireless Distribution System (WDS), WDS with AP, беспроводной клиент. Благодаря поддержке WDS сетевые администраторы могут установить несколько точек доступа DAP-2680 и настроить их на работу друг с другом в режиме моста, одновременно обеспечивая доступ к сети отдельным клиентам.   Сетевое управление Точка доступа DAP-2680 предоставляет несколько различных средств для управления и мониторинга: Web-интерфейс (HTTP), Secure Socket Layer (SSL, обеспечивающий безопасное соединение с Web-интерфейсом), Secure Shell (SSH, обеспечивающий безопасный канал между точкой доступа и удаленным компьютером) и Telnet. Для расширенного сетевого управления возможно использование программного контроллера D-Link Central WiFiManager, с помощью которого можно настроить и управлять несколькими точками доступа с одного компьютера. Помимо стандартных опций управления D-Link Central WiFiManager позволяет удаленно осуществлять мониторинг оборудования, исключая необходимость личного контроля каких-либо операций.   Кроме того, DAP-2680 поддерживает функцию беспроводного планировщика, которая позволяет настроить работу беспроводной сети по расписанию. Благодаря поддержке работы в двух диапазонах, технологии PoE, высокой управляемости, нескольким режимам работы и функциям безопасности, точка доступа  DAP-2680 является идеальным решением, позволяющим создать беспроводную сеть на предприятиях малого и среднего бизнеса. ¹Максимальная скорость беспроводной передачи данных определена спецификациями стандарта IEEE 802.11 и 802.11ac. Скорость передачи данных может значительно отличаться от скорости беспроводного соединения. Условия, в которых работает сеть, а также факторы окружающей среды, включая объем сетевого трафика, строительные материалы и конструкции, и служебные данные сети могут снизить реальную пропускную способность. На радиус действия беспроводной сети могут влиять факторы окружающей среды.

Характеристики

Аппаратное обеспечение
Интерфейсы	• 802.11a/b/g/n/ac Wave 2 wireless1 • Порт LAN 10/100/1000Base-T с поддержкой PoE
Индикаторы	• Power/Status
Кнопки	• Кнопка Reset
Антенна	• Три внутренние двухдиапазонные антенны с коэффициентом усиления   3,6 dBi для диапазона 2,4 ГГц   4,2 dBi для диапазона 5 ГГц
Схема MIMO	• 3x3, MU-MIMO
Разъем питания	• Разъем для подключения питания (постоянный ток)
Параметры беспроводного модуля
Стандарты	• IEEE 802.11n/g/b/a/ac1
Диапазон частот2	• Диапазон 2,4 ГГц: 2,4 ГГц – 2,4835 ГГц • Диапазон 5 ГГц: 5,15 ГГц – 5,35 ГГц, 5,65 ГГц – 5,85 ГГц
Безопасность беспроводного соединения	• WPA-Personal • WPA-Enterprise • WPA2-Personal • WPA2-Enterprise • Шифрование 64/128-бит WEP • Отключение широковещания SSID • Управление доступом на основе МАС‑адресов • Network Access Protection (NAP) • Внутренний RADIUS-сервер
Скорость беспроводного соединения	• IEEE 802.11b: 1, 2, 5,5 и 11 Мбит/с • IEEE 802.11g: 6, 9, 12, 18, 24, 36, 48 и 54 Мбит/с • IEEE 802.11a: 6, 9, 12, 18, 24, 36, 48 и 54 Мбит/с • IEEE 802.11n: MCS GI=800ns GI=400ns   20 МГц 40 МГц 20МГц 40 МГц 0 6,5 13,5 7,2 15 1 13 27 14,4 30 2 19,5 40,5 21,7 45 3 26 54 28,9 60 4 39 81 43,3 90 5 52 108 57,8 120 6 58,5 121,5 65 135 7 65 135 72,2 150 8 13 27 14,4 30 9 26 54 28,9 60 10 39 81 43,3 90 11 52 108 57,8 120 12 78 162 86,7 180 13 104 216 115,6 240 14 117 243 130 170 15 130 270 144,4 300 16 19,5 21,7 40,5 45 17 39 43,3 81 90 18 58,5 65 121,5 135 19 78 86,7 162 180 20 117 130 243 270 21 156 173,3 324 360 22 175,5 195 364,5 405 23 195 216,7 405 450 • IEEE 802.11ac: 6,5  ~ 1300 Мбит/с
Выходная мощность передатчика*     * Значение максимальной выходной мощности передатчика зависит от радиочастотного регулирования вашей страны. Для региона Россия (RU) излучаемая мощность (ЭИИМ) ограничена до 20 dBm, максимальная мощность передатчика без ограничений - до 24 dBm.	• IEEE 802.11b: 22 dBm при 1, 2, 5,5, 11 Мбит/с • IEEE 802.11g: 21 dBm при 6, 9, 12, 18, 24, 36, 48 Мбит/с 20 dBm при 54 Мбит/с • IEEE 802.11a: 21 dBm при 6, 9, 12, 18, 24, 36, 48, 54 Мбит/с • IEEE 802.11n 5 ГГц (HT-20/HT-40): 21 dBm при MCS0~6 20 dBm при MCS7 2,4 ГГц (HT-20/HT-40): 21 dBm при MCS0~5 20 dBm при MCS6  18,5 dBm при MCS6 • IEEE 802.11ac: VHT20, VHT40, VHT80:  21 dBm при MCS0~6  20 dBm при MCS7  19 dBm при MCS8  18 dBm при MCS9 (только для VHT40 и VHT80)
Чувствительность приемника	• IEEE 802.11b: - 76 dBm при 2 Мбит/с - 76 dBm при 11 Мбит/с • IEEE 802.11g: - 82 dBm при 6, 9 Мбит/с - 79 dBm при 12 Мбит/с - 77 dBm при 18 Мбит/с - 74 dBm при 24 Мбит/с - 70 dBm при 36 Мбит/с - 66 dBm при 48 Мбит/с - 65 dBm при 54 Мбит/с • IEEE 802.11a: - 82 dBm при 6, 9 Мбит/с - 79 dBm при 12 Мбит/с - 77 dBm при 18 Мбит/с - 74 dBm при 24 Мбит/с - 70 dBm при 36 Мбит/с - 66 dBm при 48 Мбит/с - 65 dBm при 54 Мбит/с • IEEE 802.11n: 2,4 ГГц и 5 ГГц/НТ-20 2,4 ГГц и 5 ГГц/НТ-40 • 82 dBm при MCS0 • 79 dBm при MCS1 • 77 dBm при MCS2 • 74 dBm при MCS3 • 70 dBm при MCS4 • 66 dBm при MCS5 • 65 dBm при MCS6 • 64 dBm при MCS7 • 79 dBm при MCS0 • 76 dBm при MCS1 • 74 dBm при MCS2 • 71 dBm при MCS3 • 67 dBm при MCS4 • 63 dBm при MCS5 • 62 dBm при MCS6 • 61 dBm при MCS7 • IEEE 802.11ac: VHT 20 VHT 40 VHT 80 • 82 dBm при MCS0 • 79 dBm при MCS1 • 77 dBm при MCS2 • 74 dBm при MCS3 • 70 dBm при MCS4 • 66 dBm при MCS5 • 65 dBm при MCS6 • 64 dBm при MCS7 • 59 dBm при MCS8 • 79 dBm при MCS0 • 76 dBm при MCS1 • 74 dBm при MCS2 • 71 dBm при MCS3 • 67 dBm при MCS4 • 63 dBm при MCS5 • 62 dBm при MCS6 • 61 dBm при MCS7 • 56 dBm при MCS8 • 54 dBm при MCS9 • 76 dBm при MCS0 • 73 dBm при MCS1 • 71 dBm при MCS2 • 68 dBm при MCS3 • 64 dBm при MCS4 • 60 dBm при MCS5 • 59 dBm при MCS6 • 58 dBm при MCS7 • 53 dBm при MCS8 • 51 dBm при MCS9
Функциональные возможности
Сетевое управление	• Telnet • Secure Telnet (SSH) • HTTP • Secure Socket Layer (SSL) • Управление трафиком • SNMP v1/v2c/v3 • D-Link Central WiFiManager • AP Array
Режимы работы	• Access Point • WDS • WDS with AP • Беспроводной клиент
Поддерживаемые функции	• Multi-SSID • VLAN • Обнаружение сторонних беспроводных сетей (Wireless intrusion) • Внутренний RADIUS-сервер • Предотвращение атак ARP Spoofing • Оптимизация полосы пропускания • Адаптивный портал • DHCP-сервер • Управление доступом на основе MAC-адресов
Стандарты	• IEEE 802.3i • IEEE 802.3u • IEEE 802.3ab • IEEE 802.3az Energy-Efficient Ethernet (EEE) • IEEE 802.3at Power over Ethernet
Физические параметры
Вес	• 580 г (без кронштейна) • 636,5 г (с кронштейном)
Размеры (Д х Ш х В)	• 190 х 190 х 44,8 мм
Условия эксплуатации
Питание	• Внешний адаптер питания (не входит в комплект поставки): 12 В постоянного тока, 2 А • 802.3at PoE
Максимальная потребляемая мощность	• 17,53 Вт
MTBF (часы)	• 30 000
Температура	• Рабочая: от 0° до 40°С • Хранения: от -20° до 65°С
Влажность	• При эксплуатации: от 10% до 90% без конденсата • При хранении: от 5% до 95% без конденсата
Комплект поставки

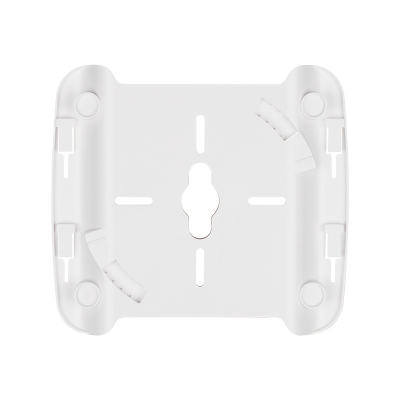

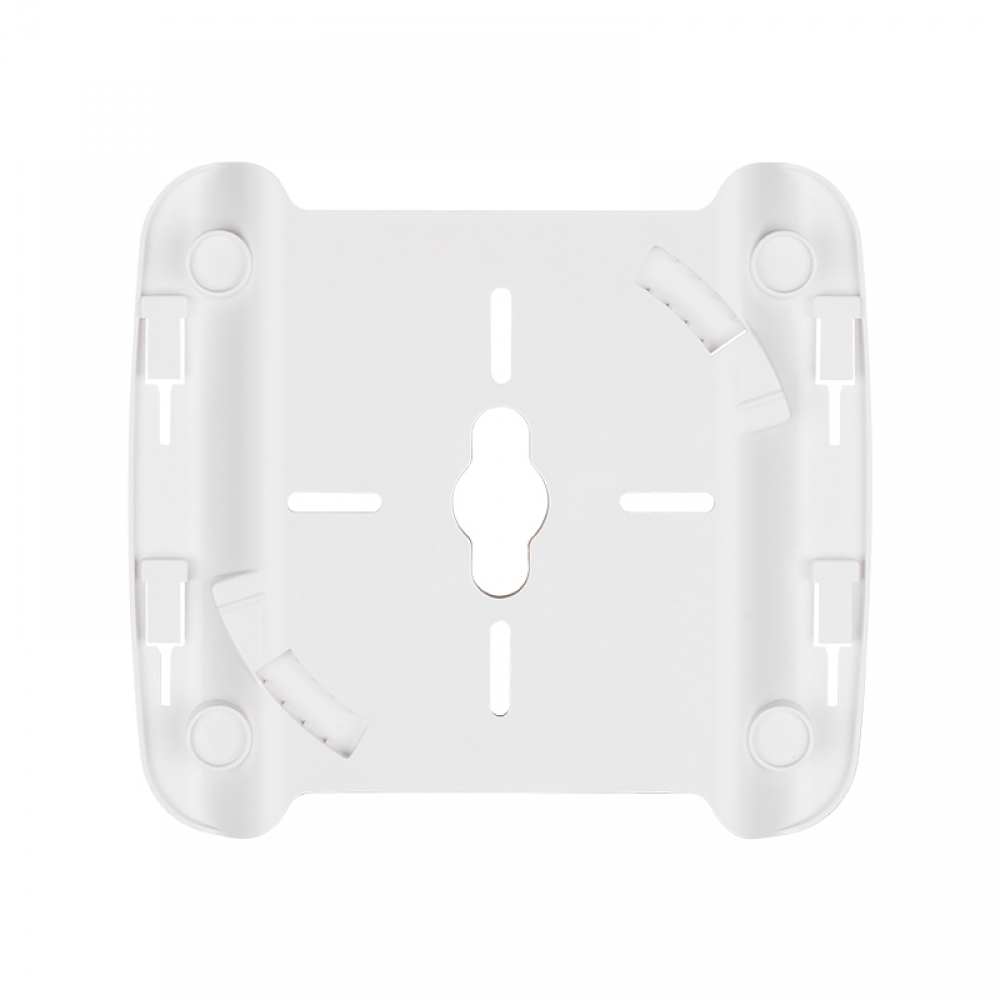

• Беспроводная двухдиапазонная точка доступа AC1750 Wave 2 с поддержкой РоЕ DAP-2680 • Комплект для крепления на стене/потолке • Ethernet-кабель • CD-диск • Краткое руководство по установке
Прочее
Сертификаты	• FCC • CE4 • UL

¹Максимальная скорость беспроводной передачи данных определена спецификациями стандарта IEEE 802.11 и 802.11ac. Скорость передачи данных может значительно отличаться от скорости беспроводного соединения. Условия, в которых работает сеть, а также факторы окружающей среды, включая объем сетевого трафика, строительные материалы и конструкции, и служебные данные сети могут снизить реальную пропускную способность. На радиус действия беспроводной сети могут влиять факторы окружающей среды. ²Диапазон частот может отличаться в различных государствах и юрисдикционных территориях. В некоторых регионах диапазон частот 5,25 – 5,35 ГГц и 5,47 – 5,725 ГГц может не поддерживаться.

Сертификаты

Сертификат соответствия в области связи № ОС-4-РД-1547 на DAP-2680
Декларация о соответствии ЕАЭС N RU Д-TW.БЛ08.В.03295/20, срок действия до 02.07.2025

Заказ

DAP-2680/RU/A1A

Беспроводная точка доступа AC1750, 2,4+5ГГц, 1000Base-T PoE (Адаптер питания в комплект поставки не входит)

Изображения

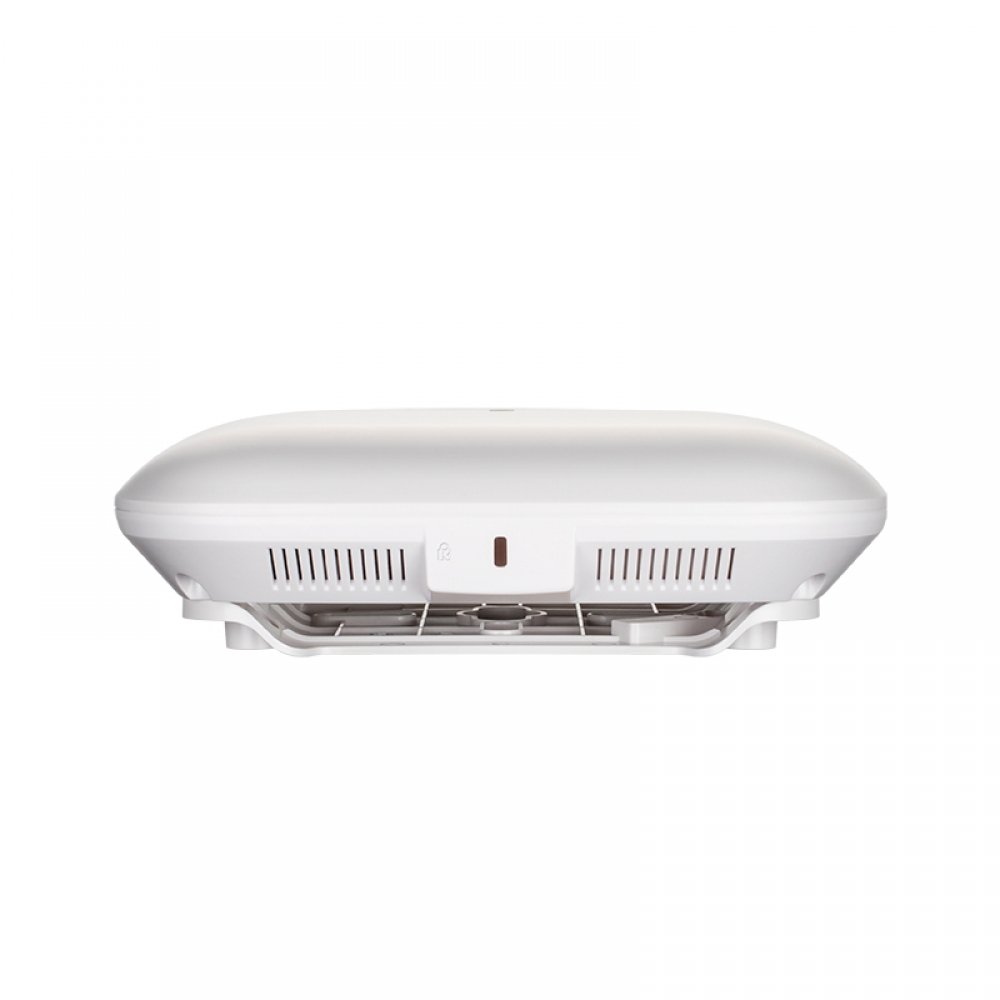

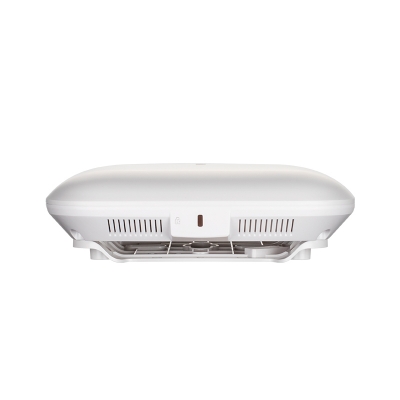

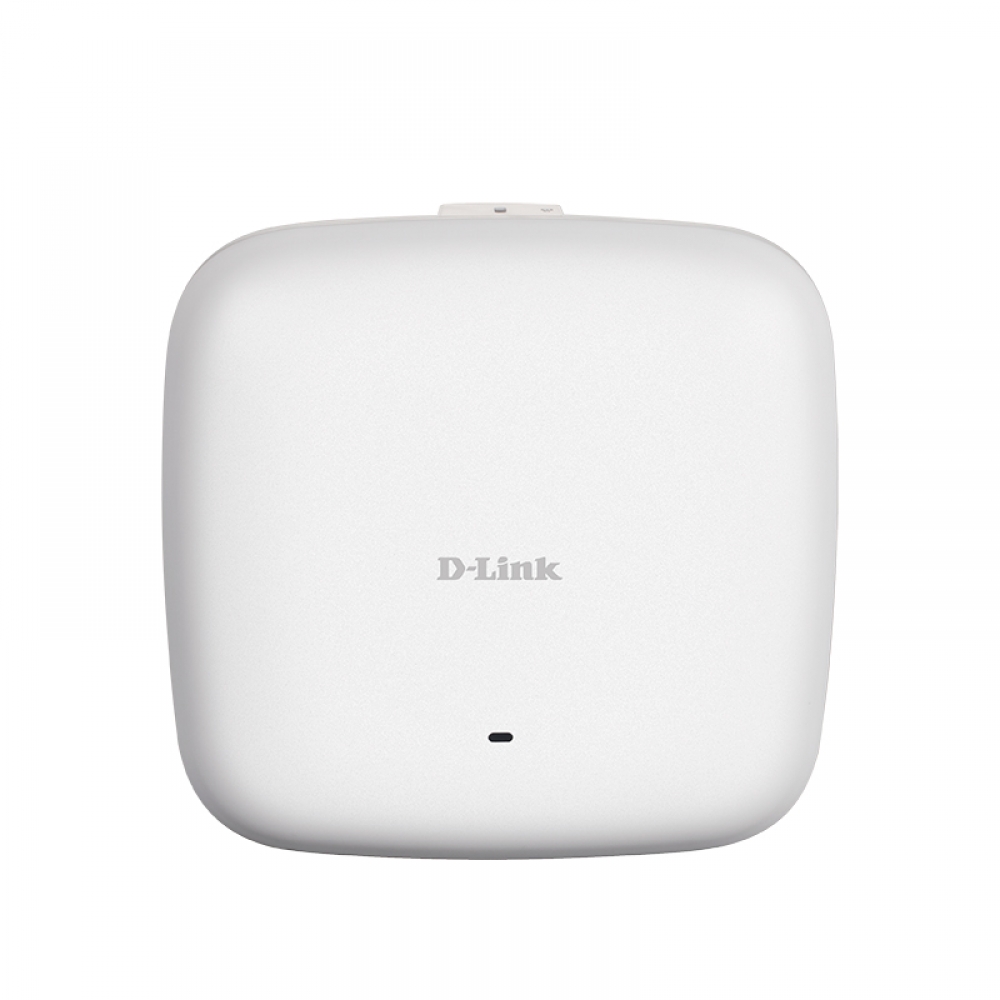

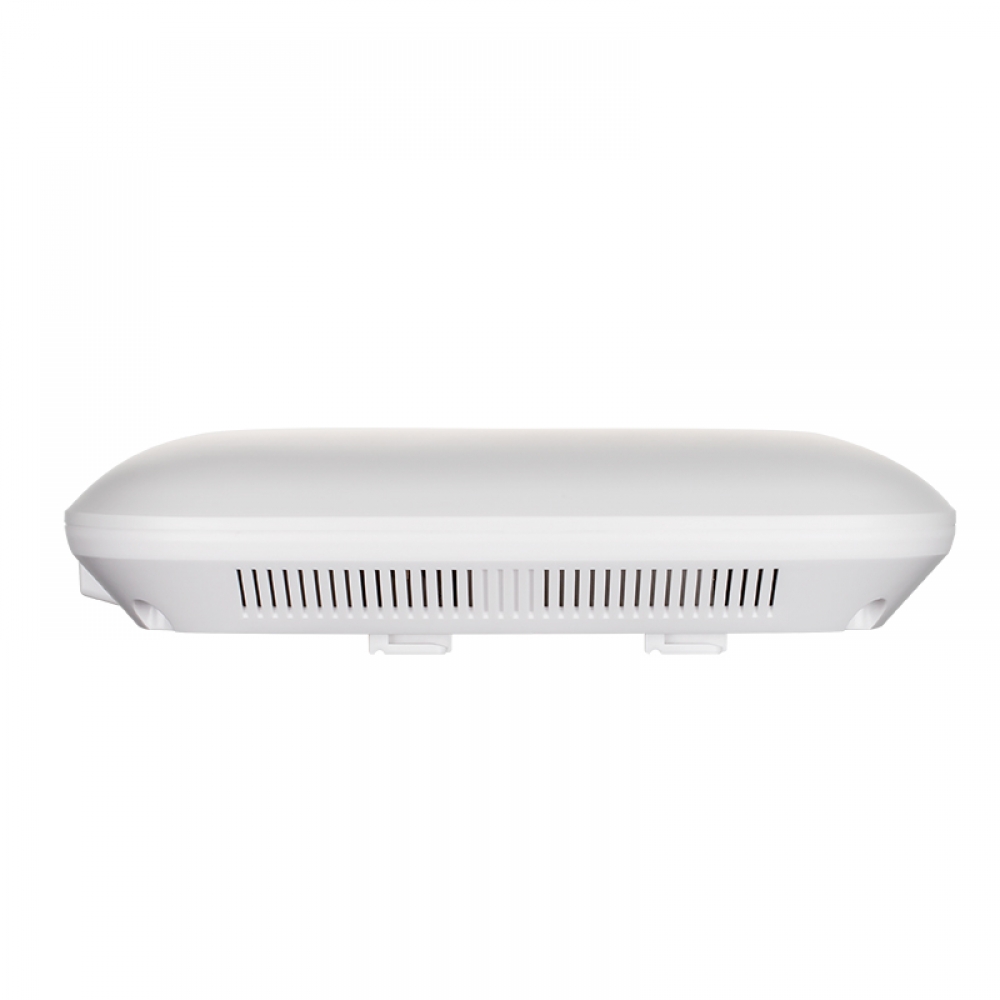

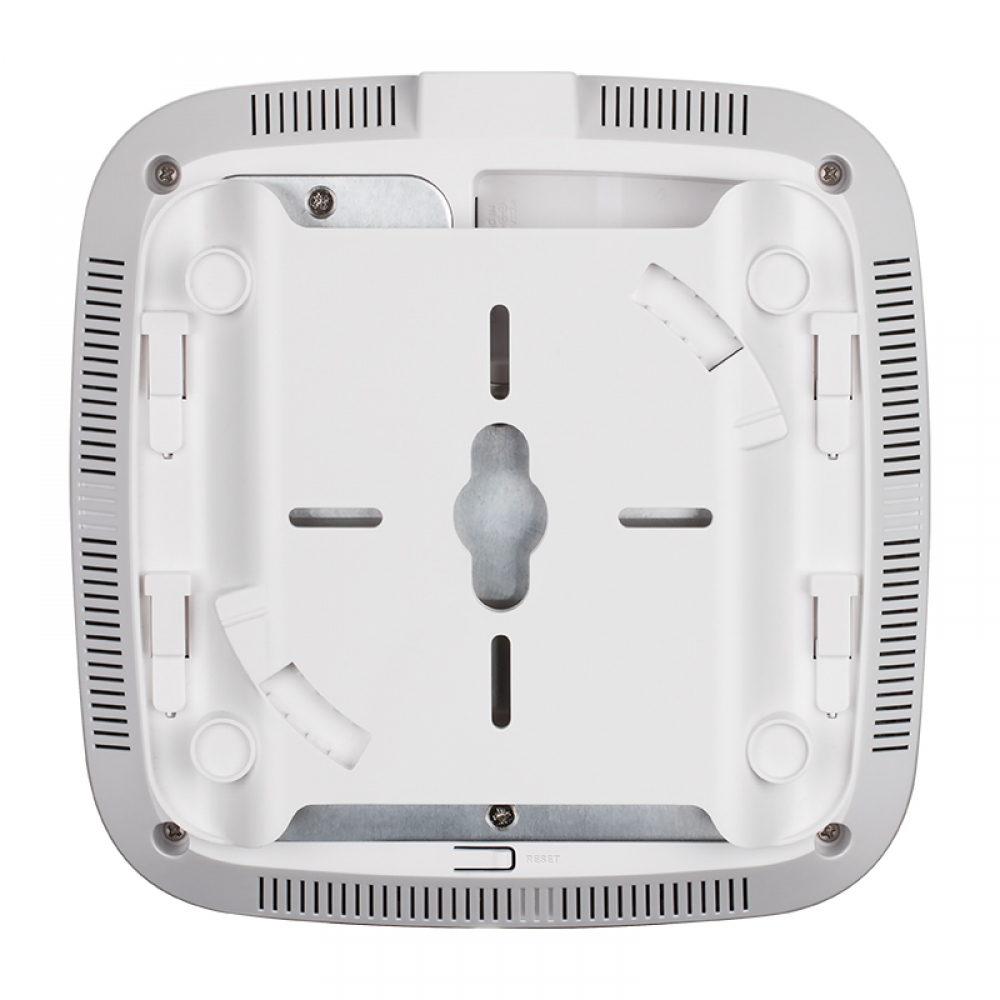

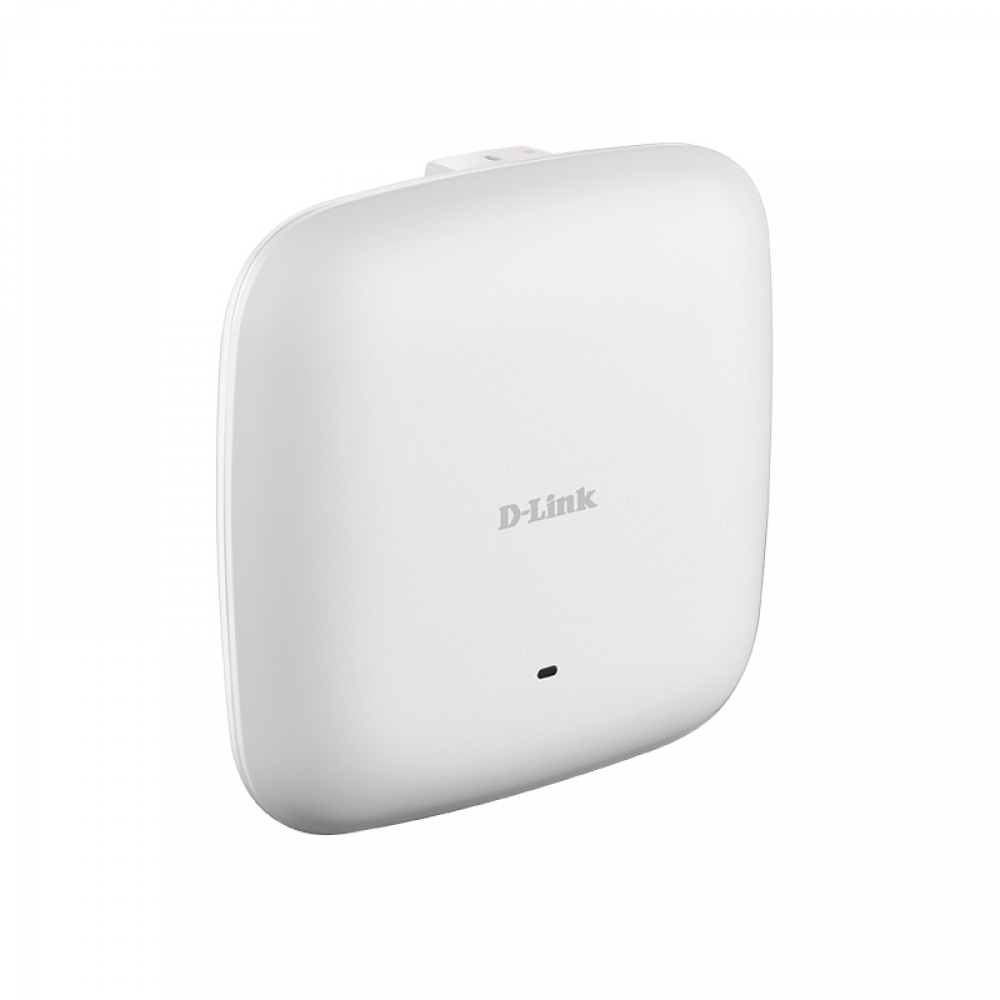

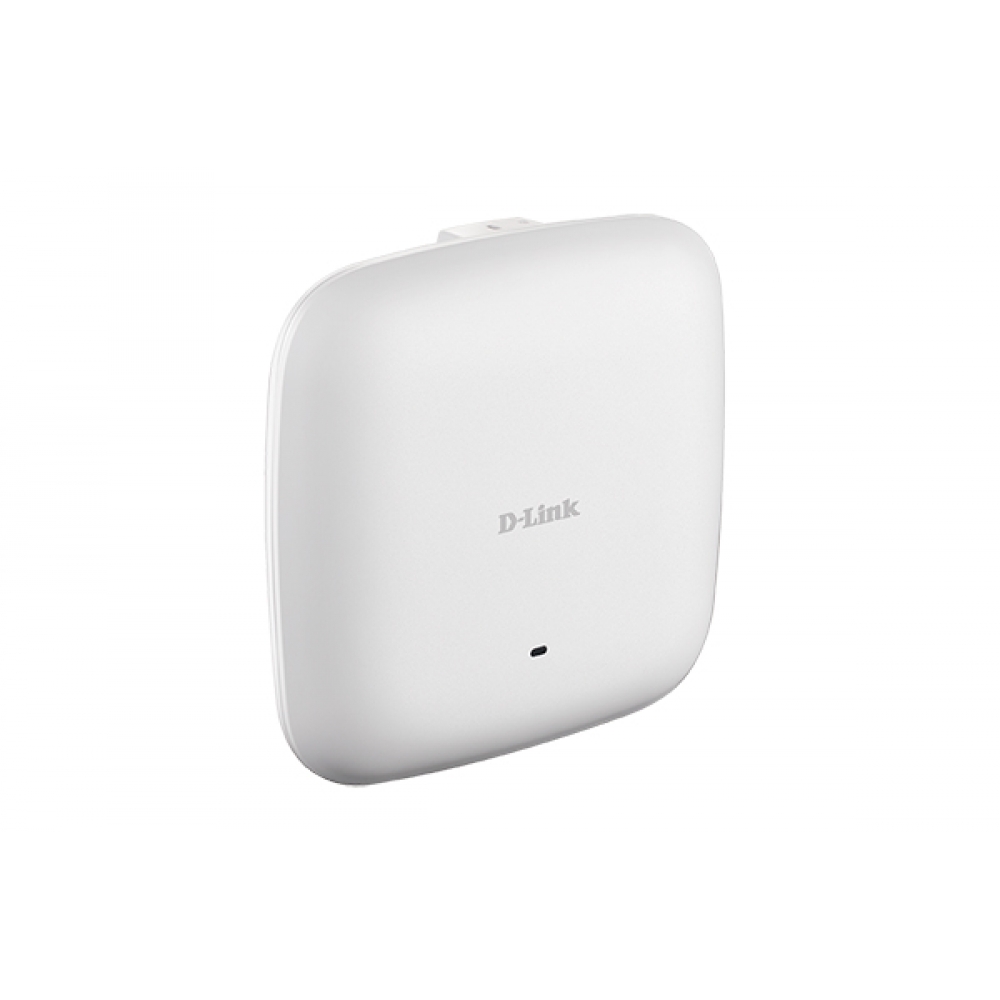

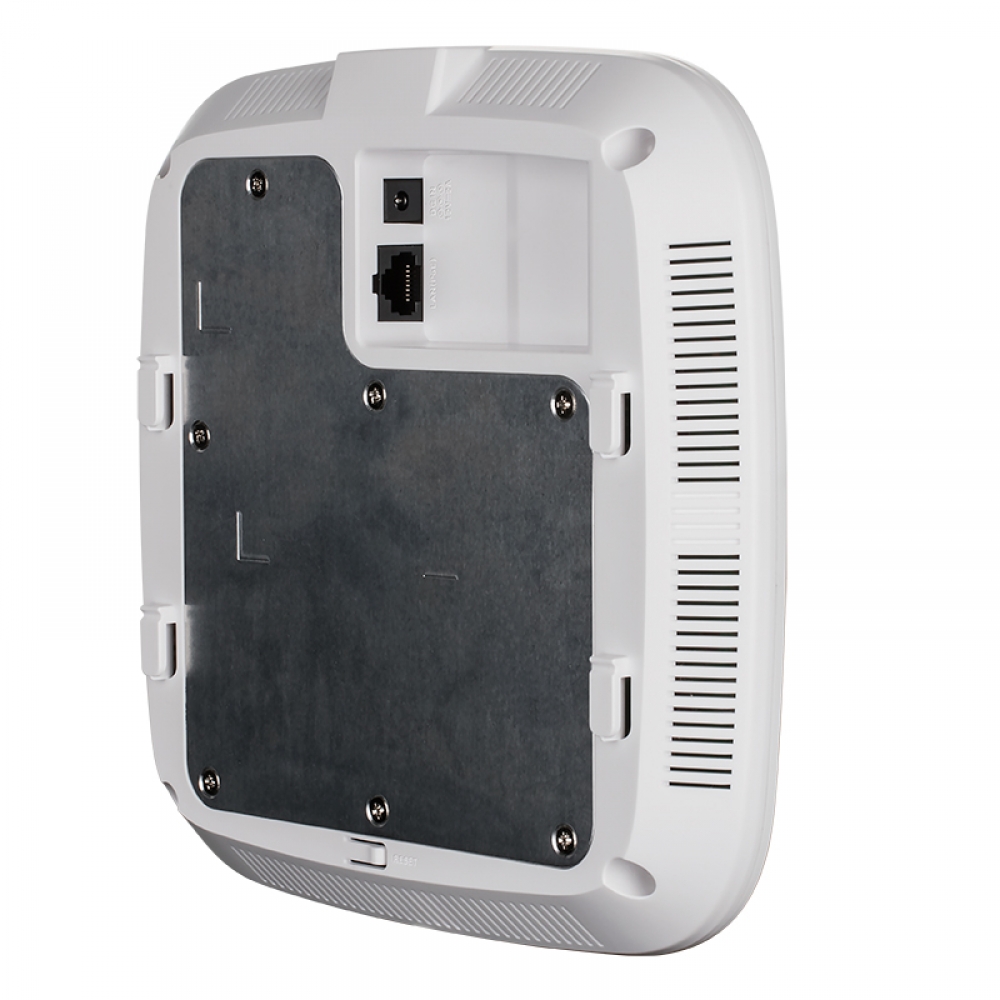

DAP-2680/A1 Вид сзадиВид справаВид справаВид слеваВид сзадиВид сзадиВид спереди

Загрузки

Общее описание
Обновление ПО версия 2-rc044 для ревизии A1
Скачать
Обновление ПО версия 1-rc011 для ревизии A1
Скачать
MIB файл для DAP-2680 ревизии A1 c прошивкой версии 2 от 11/09/2019
MIB файл для DAP-2680 ревизии A1 c прошивкой версии 1 от 23/04/2018
Краткое руководство по установке
Руководство пользователя (EN)
Модуль CWM v1-R04 для DAP-2680 A1
Скачать
